LXP帶制動盤星型彈性聯軸器
LXP制動盤型星形聯軸器是采用非金屬彈性元件聯接的彈性聯軸器,該星形彈性聯軸器主要用于聯接兩同軸線運動的軸系,具有確定的緩沖和減振的功能,適用于各類具有制動要求的設備的安裝。
LXP帶制動輪星形彈性聯軸器的作用:
1、補償由于制造和安裝誤差造成所聯接兩軸的軸向位移,徑向位移和角位移,避免軸端產生過大的附加載荷。
2、緩和減速機工作時軸上的扭轉沖擊。
3、改變軸系的共振轉速,例如當沖擊吸收功相同時。以扭矩為基準的扭轉角越大(即剛度小),沖擊扭矩越小。共振轉速越低。此外,聯軸器的慣性矩也影響軸的共振轉速。
4、減輕軸的扭轉振動。不過,這只有采用具有較大外阻尼(增大摩擦阻尼)的結構或較大內阻尼的材料(如橡膠、塑料等)做聯軸器的中間傳力件時,才能實現。
LXP型帶制動盤星形彈性聯軸器是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移、緩沖、減震、能,適應場合普遍,傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度。聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形;凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形。
LXP型帶制動盤星形彈性聯軸器是聚氨脂塑料為彈性元件,具有緩沖、減震、、拆裝方便等優點,工作溫度-35~+80度??膳c西德ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形;凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形。
LXP型帶制動盤星形彈性聯軸器外齒套齒端呈喇叭形狀,故不宜在高速和有沖擊載荷情況下使用,也不宜用于立軸的聯接。星型彈性聯軸器整體結構設計時,要充分注意齒面與滾子之間的潤滑及防塵,還有防護作用。因為鏈條萬一破斷,可能造成人身事故。鼓度曲線曲率半徑與內齒單側減薄量成正比,即它與齒的嚙合間隙有關,使內、外齒裝拆方便。

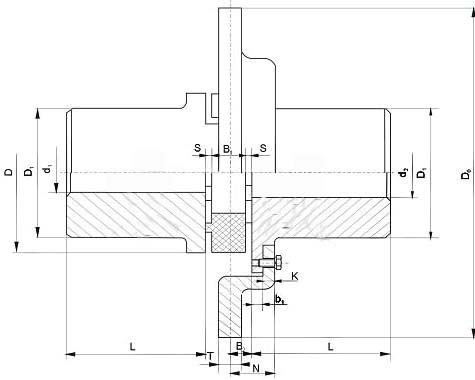

型號 | 公稱轉矩/N.m | 軸孔直徑d1、d2 | 軸孔長度L | D0 | D | D1 | D2 | b1 | B1 | S | 質量m/kg | |
Y型 | J1、Z1型 | |||||||||||
LXP6 | 630 | 16、18、19 | 42 | 30 | 315 355 400 | 105 | 85 | 82 | 11 | 21 | 3.5 | 7.5 |
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48 | 112 | 84 | ||||||||||
LXP7 | 800 | 20、22、24 | 52 | 38 | 315 355 400 450 | 120 | 98 | 95 | 13 | 22 | 4 | 9.3 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55 | 112 | 84 | ||||||||||
LXP8 | 900 | 22、24 | 52 | 38 | 315 355 400 450 500 | 135 | 115 | 110 | 14 | 26 | 4.5 | 15 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65 | 142 | 107 | ||||||||||
LXP9 | 2000 | 30、32、35、38 | 82 | 60 | 355 400 450 500 560 | 160 | 135 | 130 | 16 | 30 | 5 | 21.8 |
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
LXP10 | 5000 | 40、42、45、48、50、55、56 | 112 | 84 | 450 500 560 630 710 | 200 | 160 | 155 | 19 | 34 | 5.5 | 40 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90 | 172 | 132 | ||||||||||
LXP11 | 7100 | 50、55、56 | 112 | 84 | 500 560 630 710 800 | 225 | 180 | 175 | 21 | 38 | 6 | 61.8 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90、95 | 172 | 132 | ||||||||||
100 | 212 | 167 | ||||||||||
LXP12 | 8000 | 60、63、65、70、71、75 | 142 | 107 | 560 630 710 800 900 | 255 | 200 | 195 | 24 | 42 | 6.5 | 77.8 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110 | 212 | 167 | ||||||||||
LXP13 | 10000 | 60、63、65、70、71、75 | 142 | 107 | 630 710 800 900 1000 | 290 | 230 | 225 | 28 | 46 | 7 | 102.6 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
LXP14 | 14000 | 60、63、65、70、71、75 | 142 | 107 | 800 900 1000 | 320 | 255 | 250 | 31 | 50 | 7.5 | 149.5 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
130、140 | 252 | 202 | ||||||||||
LXP15 | 20000 | 80、85、90、95 | 172 | 132 | 900 1000 | 370 | 290 | 285 | 35 | 57 | 9 | 228.5 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160 | 302 | 242 | ||||||||||
LXP16 | 25000 | 85、90、95 | 172 | 132 | 1000 | 420 | 325 | 320 | 39 | 64 | 10.5 | 298.8 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 |
