LXQ接中間軸球鉸型星形彈性聯軸器
LXQ接中間軸球鉸型的詳情介紹:
所回收的桑塔納轎車等速萬向傳動中間軸材料為40Cr,熱處理為淬火+回火處理,淬火硬度為52HRC~58HRC,淬硬層在3mm以上,所回收的試樣。試樣101未經使用,試樣201出廠年限為10年,試樣301和302出廠年限為15年,的方法和步驟如下:
1.外觀檢查。對所有回收的桑塔納轎車等速萬向傳動中間軸進行拆卸、清理、分類和標記,對中間軸進行磁粉探傷和外觀檢測,剔除存在明顯裂紋和明顯損傷(彎折、碰傷等)的試樣。
2.模態試驗。利用錘擊法,為減少試驗過程中傳感器及其線纜對中間軸動態特性的影響,采用單個加速度傳感器拾取信號。動態特性試驗時將中間軸十等分,拾取加速度傳感器位于等分點上,激勵錘逐個敲擊其它等分點,每個等分點重復敲擊五次,取其平均值。
第三、模態分析計算。采用DASP系統對測得數據進行整體擬合,獲得中間軸前四階固有頻率。
第四、硬度試驗。中間軸工作過程中主要承受扭矩,根據其尺寸結構,選取中間軸截面直徑和小兩個部位進行硬度測量,測點A為中間軸截面直徑部位,測點B為中間軸截面直徑小部位,每個測量部位沿圓周方向測量4次,終記錄的硬度值取4次測量值的平均值。模態試驗采用北京東方振動和噪聲技術所DASP系統;傳感器采用瑞士奇石樂儀器股份有限公司生產的8776A50M3型壓電式加速度傳感器,量程為±500g,線性范圍為±1%。硬度試驗在HRS-150型數顯洛式硬度計上進行,保荷時間為5s,負荷為150kg,選擇HRC標尺進行硬度實驗。

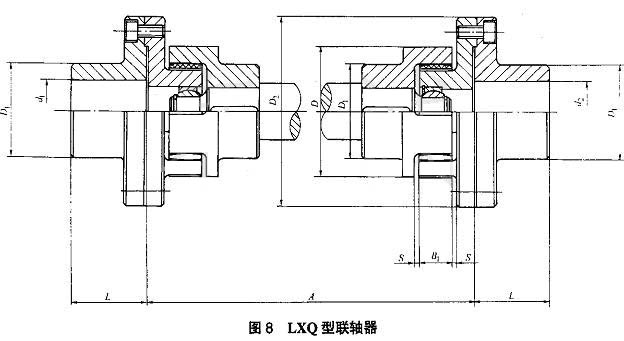

LXQ接中間軸球鉸型星型彈性聯軸器是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移、緩沖、減震、性能能,適應場合普遍,傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換,聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形。凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形。
型號 | 公稱轉矩/N.m | 軸孔直徑d1、d2 | 軸孔長度L | D | D1 | D2 | Amin | B1 | S | 質量m/kg | ||
Y型 | J1型 | Amin時 | 每增加1m | |||||||||
LXQ3 | 200 | 10、11 | 25 | 22 | 65 | 48 | 100 | 160 | 15 | 2.5 | 4.96 | 0.48 |
12、14 | 32 | 27 | ||||||||||
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
LXQ4 | 400 | 12、14 | 32 | 27 | 80 | 66 | 115 | 190 | 18 | 3 | 8.4 | 0.75 |
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
LXQ5 | 560 | 14 | 32 | 27 | 95 | 75 | 140 | 215 | 20 | 3 | 21.2 | 0.95 |
16、18、19 | 42 | 30 | ||||||||||
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42 | 112 | 84 | ||||||||||
LXQ6 | 630 | 16、18、19 | 42 | 30 | 105 | 85 | 150 | 235 | 21 | 3.5 | 15.9 | 1.2 |
20、22、24 | 52 | 38 | ||||||||||
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48 | 112 | 84 | ||||||||||
LXQ7 | 800 | 20、22、24 | 52 | 38 | 120 | 98 | 175 | 270 | 22 | 4 | 26.5 | 1.7 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55 | 112 | 84 | ||||||||||
LXQ8 | 900 | 22、24 | 52 | 38 | 135 | 115 | 190 | 305 | 26 | 4.5 | 28.2 | 2.1 |
25、28 | 62 | 44 | ||||||||||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65 | 142 | 107 | ||||||||||
LXQ9 | 2000 | 30、32、35、38 | 82 | 60 | 160 | 135 | 215 | 340 | 30 | 5 | 57.8 | 3.1 |
40、42、45、48、50、55、56 | 112 | 84 | ||||||||||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
LXQ10 | 5000 | 40、42、45、48、50、55、56 | 112 | 84 | 200 | 160 | 260 | 395 | 34 | 5.5 | 98.2 | 5.6 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90 | 172 | 132 | ||||||||||
LXQ11 | 7100 | 50、55、56 | 112 | 84 | 225 | 180 | 285 | 435 | 38 | 6 | 144 | 6 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90、95 | 172 | 132 | ||||||||||
100 | 212 | 167 | ||||||||||
LXQ12 | 8000 | 60、63、65、70、71、75 | 142 | 107 | 255 | 200 | 330 | 475 | 42 | 6.5 | 194 | 6.5 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110 | 212 | 167 | ||||||||||
LXQ13 | 10000 | 60、63、65、70、71、75 | 142 | 107 | 290 | 230 | 370 | 530 | 46 | 7 | 277 | 8.1 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
LXQ14 | 14000 | 60、63、65、70、71、75 | 142 | 107 | 320 | 255 | 410 | 590 | 50 | 7.5 | 338 | 10.3 |
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
130、140 | 252 | 202 | ||||||||||
LXQ15 | 20000 | 80、85、90、95 | 172 | 132 | 370 | 290 | 460 | 675 | 57 | 9 | 645 | 13.6 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160 | 302 | 242 | ||||||||||
LXQ16 | 25000 | 85、90、95 | 172 | 132 | 420 | 325 | 520 | 745 | 64 | 10.5 | 769 | 17.5 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 |
