HLL型帶制動輪彈性柱銷聯軸器
HLL型帶制動輪彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖等性能。
HLL型帶制動輪彈性柱銷聯軸器結構簡單,容易制造,裝拆更換彈性元件比較方便,不用移動兩半聯軸器。彈性元件(彈性柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作優良性比較差,僅適用于要求很低的中速傳動軸系,不適用于工作優良性要求較高的工況。
HLL型帶制動輪彈性柱銷聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20~+80℃;傳遞公稱扭矩為40~20000N.m。
HLL型-帶制動輪彈性柱銷聯軸器介紹:
本聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20~+80℃;傳遞公稱扭矩為40~20000N.m。
HLL型-帶制動輪彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震等性能。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。
HLL型-帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性元件比較方便,不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作性能差,僅適用于要求很低的中速傳動軸系,不適用于工作要求較高的工況。
HLL型-帶制動輪彈性柱銷聯軸器加熱應用注意事項
1.彈性柱銷聯軸器出現應力:由于金屬內、外受熱有差異,膨脹不勻,產生內應力,稱熱應力。若退火時溫度過高而造成石墨斷面,將不易切削加工且使淬火時過熱和變形。脫碳使工件表面出現軟點,降低表面的硬度和疲勞強度。
2.彈性柱銷聯軸器氧化鈹。
3.彈性柱銷聯軸器硬而脆的網狀碳化物。
4.彈性柱銷聯軸器脫碳:脫碳是指鋼表面的碳全部或部分被燒掉的現象。
5.凌斯彈性柱銷聯軸器過熱和過燒:過熱指鋼在加熱中超過允許的溫度之后,使晶粒長的粗大。

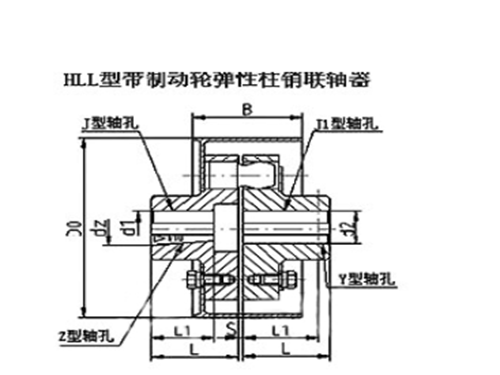

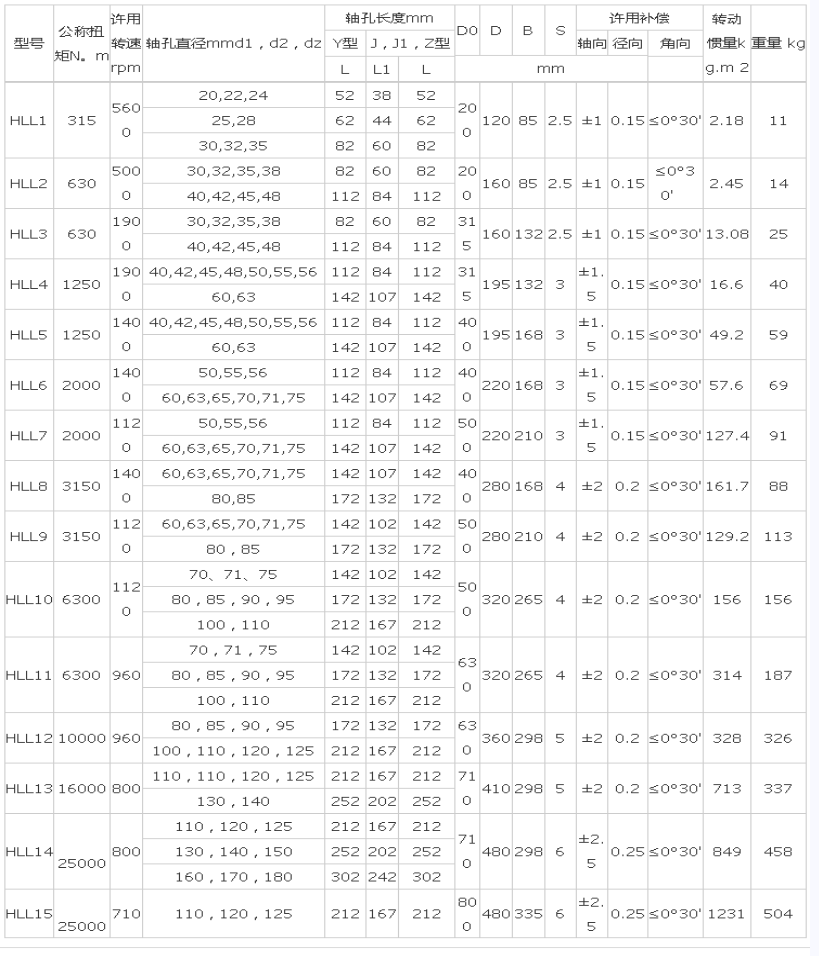

HLL型-帶制動輪彈性柱銷聯軸器基本參數和主要尺寸
