HL型彈性柱銷聯軸器

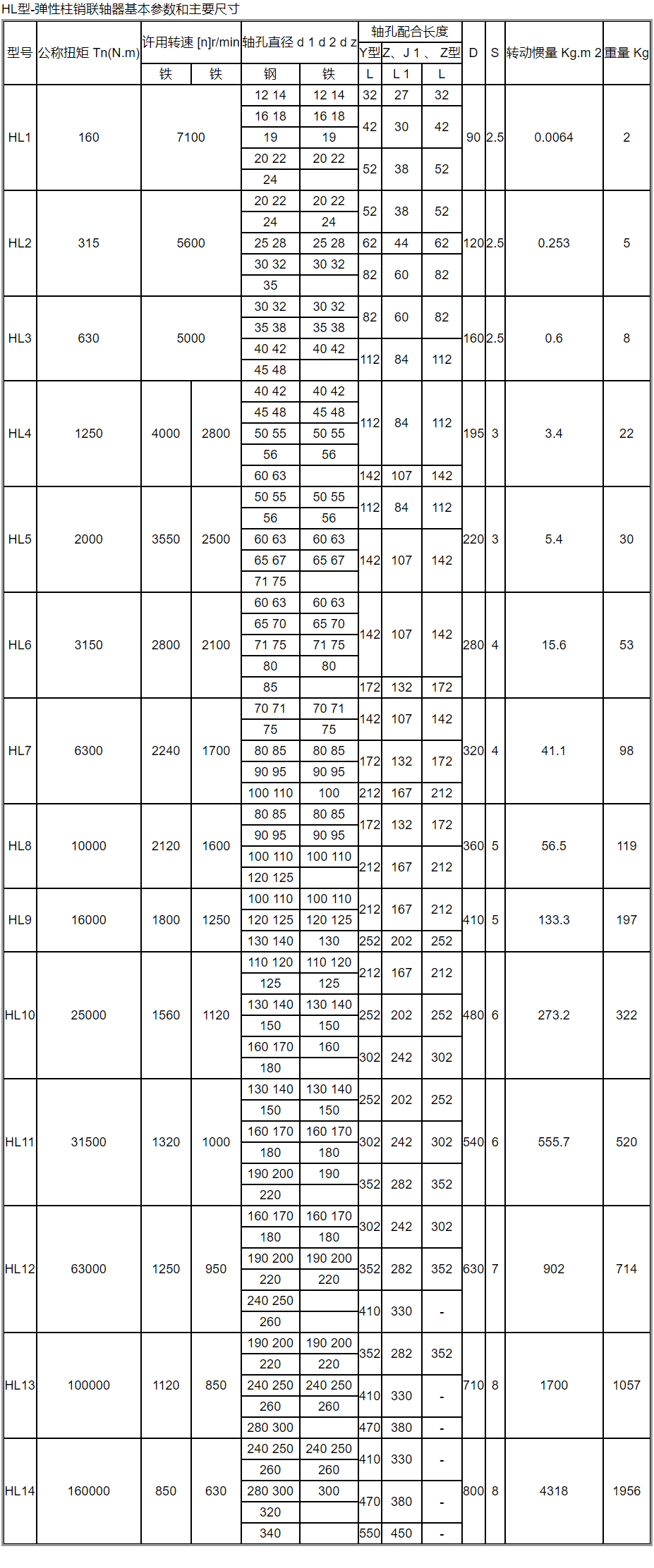

HL彈性柱銷聯軸器適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20~+80℃;傳遞公稱扭矩為40~20000N.m。
HL彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、性能穩定等性能。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按家園標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用細致鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。

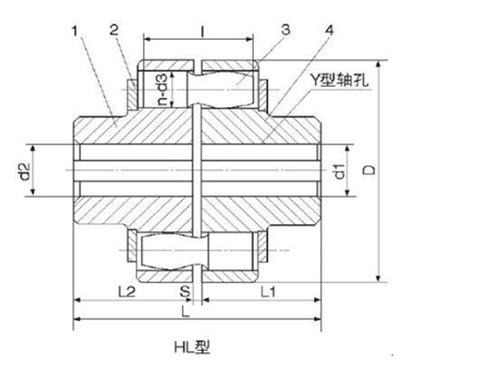

HL彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆替換彈性元件比較方便,不用移動兩聯軸器。彈性件工作時受剪切,工作穩定性比較差,僅適用于要求很低的中速傳動軸系,不適用于作穩定性要求較高的工況,例如起重機械的提升機構的傳動軸系信守合同能選用,不宜用于低速成重載及具有強烈沖擊和振動較大的傳動軸系,對于徑向和角向偏移較大的工況以及安裝精度較低的傳動軸系亦不應選用,屬淘汰品種。德國凌斯彈性柱銷聯軸器軸中的柱銷在工作時處于剪切和擠壓狀態,其強度條件就是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度.
HL彈性柱銷聯軸器的特性:
1、HL彈性柱銷聯軸器結構簡單,容易制造,裝拆替換彈性元件比較方便,不用移動兩聯軸器;
2、HL彈性柱銷聯軸器彈性元件(柱銷)的材料一般選用尼龍6,有微量補償兩軸線偏移能力,不宜用于低速成重載及具有強烈沖擊和振動較大的傳動軸系其強度條件就;
3、其強度條件是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度。
HL彈性柱銷聯軸器是利用一端套有彈性套(橡膠材料)的柱銷,裝在兩半聯軸器凸緣孔中,以實現兩半聯軸器的聯接。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作穩定性比較差,僅適用于要求很低的中速傳動軸系,不適用于工作穩定性要求較高的工況。
