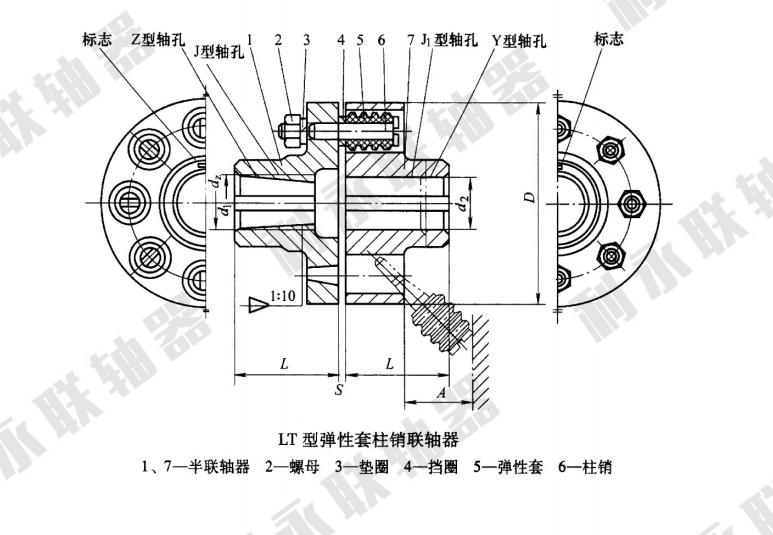

LT(原TL型)彈性套柱銷聯軸器
用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。
LT(原TL型)彈性套柱銷聯軸器結構比較簡單,制造容易,不用潤滑,不需要與金屬硫化粘結,換彈性套方便,不用移動半聯軸器,具有補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形,由于彈性套的厚度較薄,體積小,彈性變形有限,所以,彈性套柱銷聯軸器雖可補償軸線位移和彈性,但軸線位移許用補償量較少,彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩,并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。
產品特點介紹:彈性套柱銷聯軸器是利用一端套有彈性套(橡膠材料)的柱銷,裝在兩半聯軸器凸緣孔中,以實現兩半聯軸器的聯接。
在柱銷的圓柱體部分上套裝外表面有梯形環槽的整體式彈性套,外部與一半聯軸器凸緣上的圓柱形孔配合,柱銷另-端以圓錐面與另一半聯軸器上的圓錐孔相配合,并用螺母固定。由于彈性套外徑與相配凸緣上的圓柱孔為間隙配合,又因彈性套易彈性變形,因而使聯軸器具有補償兩軸相對位移的能力和緩沖吸振的功能。依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩,并壓縮橡膠彈性套來傳遞轉矩,結構比較簡單,制造容易,不用潤滑,不需要與金屬硫化粘結換彈性套方便不用移動半聯軸器具有補償兩軸相對偏移和減振緩沖性能。
新標準將原來由若干彈性圈組成的彈性元件改為整體式,而彈性元件的材料規定為橡膠,硬度邵氏A70士5,扯斷強度大于15N/mm2的合成橡膠或橡膠。許用相對位移量與彈性套的結構和配合間隙等有關,-般兩軸許用的相對徑向位移cy為0.2~0.6mm角位移4a為0°3’~1°03,軸向位移^x為3mm。
彈性套工作是受壓縮變形,由于彈性套的厚度較薄體積小,彈性變形有限所以雖可補償軸線位移和彈性,,但軸線位移許用補償量較少;彈性較弱。適用于安裝底座剛性好、對中精度較高、沖擊載大、對減振要求不高的中小功率軸系傳動。
當所聯兩軸有相對徑向位移時,由于彈性套與柱銷孔的回轉相對偏心,在運轉過程不但備柱銷上的載荷分布不均勻,而且引起彈性套在往銷上或沿柱銷孔滾滑而發生磨損。此外,如聯接兩軸有相對角位移時,則彈性套還將在柱銷孔中沿軸向發生往復滑動而增加磨損。隨著相對徑向位移和角位移量增加,這種載荷分布不均勻和滑動也隨之增加,因而加劇磨損,縮短彈性套的使用壽命。經分析還表明,依靠彈性套與柱銷孔的配合間隙,雖可補償兩軸相對位移,但隨間隙增加,各彈性套上的載荷分布也愈不均勻,甚至大部分彈性套不參與傳遞載荷。為此,應盡可能提高兩軸的對中精度,并適當控制彈性套與住銷孔的配合間隙。
型號 | 公稱扭矩 Tn (N.M) | 許用轉速n (r/min) | 軸孔直徑d1 d2 dz | 軸孔長度 | D | A | S | 質量 m Kg | 轉動慣量I (Kg.m2 ) | ||||
Y型 | J、J1、Z型 | ||||||||||||
鐵 | 鋼 | 鐵 | 鋼 | L | L1 | L | |||||||
TL1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 14 | - | 71 | 18 | 3 | 1.16 | 0.0004 |
10 11 | 10 11 | 25 | 17 | ||||||||||
12 | 12 14 | 32 | 20 | ||||||||||
TL2 | 16 | 5500 | 7600 | 12 14 | 12 14 | 42 | 1.64 | 0.001 | |||||
16 | 16 18 19 | 42 | 30 | 80 | |||||||||
TL3 | 31.5 | 4700 | 6300 | 16 18 19 | 16 18 19 | 42 | 30 | 42 | 35 | 4 | 1.9 | 0.002 | |
20 | 20 22 | 52 | 38 | 52 | 95 | ||||||||
TL4 | 63 | 4200 | 5700 | 20 22 24 | 20 22 24 | 106 | 2.3 | 0.004 | |||||
25 28 | 62 | 44 | 62 | ||||||||||
TL5 | 125 | 3600 | 4600 | 25 28 | 25 28 | 62 | 44 | 62 | 130 | 45 | 5 | 8.36 | 0.011 |
30 32 | 30 32 35 | 82 | 60 | 82 | |||||||||
TL6 | 250 | 3300 | 3800 | 32 35 38 | 32 35 38 | ||||||||
40 | 40 42 | 112 | 84 | 112 | 160 | 10.36 | 0.026 | ||||||
TL7 | 500 | 2800 | 3600 | 40 42 | 40 42 | ||||||||
45 | 45 48 | ||||||||||||
TL8 | 710 | 2400 | 3000 | 45 48 50 | 45 48 50 | 190 | 15.6 | 0.06 | |||||
55 | 55 56 | ||||||||||||
224 | 65 | 6 | 25.4 | 0.13 | |||||||||
60 63 | 142 | 107 | 142 | ||||||||||
TL9 | 1000 | 2100 | 2850 | 50 55 56 | 50 55 56 | 112 | 84 | 112 | 250 | 65 | 30.9 | 0.20 | |
60 63 | 60 63 65 | 142 | 107 | 142 | |||||||||
70 71 | |||||||||||||
TL10 | 2000 | 1700 | 2300 | 63 65 70 | 63 65 70 | 315 | 80 | 8 | 65.9 | 0.64 | |||
71 75 | 71 75 | ||||||||||||
80 85 | 80 85 | 172 | 132 | 172 | |||||||||
90 95 | |||||||||||||
TL11 | 4000 | 1350 | 1800 | 80 85 90 95 | 80 85 90 95 | 400 | 100 | 10 | 122.6 | 2.06 | |||
100 110 | 100 110 | 212 | 167 | 212 | |||||||||
TL12 | 8000 | 1100 | 1450 | 100 110 | 100 110 | 475 | 130 | 12 | 218.4 | 5.00 | |||
120 125 | 120 125 | ||||||||||||
130 | 252 | 202 | 252 | ||||||||||
TL13 | 16000 | 800 | 1150 | 120 125 | 120 125 | 212 | 167 | 212 | 600 | 180 | 14 | 425.8 | 16 |
