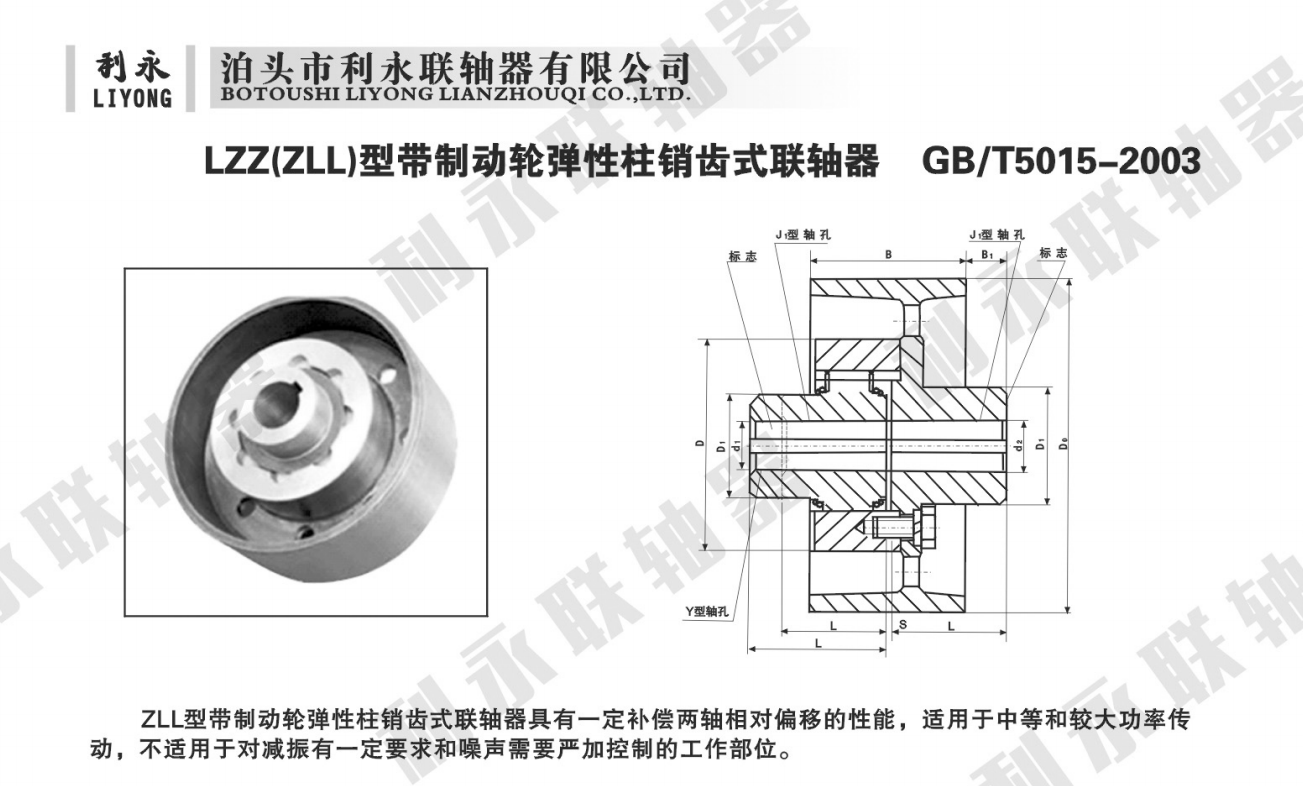

ZLL帶制動輪彈性柱銷齒式聯軸器
ZLL帶制動輪彈性柱銷齒式聯軸器用于連接2根軸,使其一起旋轉,并傳遞扭矩。起重機大車運行機構中,當電動機通電時產生電磁轉矩,通過制動輪聯軸器、傳動軸、齒輪聯軸器將轉矩傳入減速器內,經齒輪傳動減速后傳遞給低速軸齒輪聯軸器并帶動車輪組中的車輪轉動,在大車輪與軌道頂面間產生的附著力作用下,使大車主動輪沿大車軌道頂面滾動,進而帶動整臺起重機運行。
ZLL帶制動輪彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能,適用于中等和較大功率傳動,不適用于對減振有要求和噪聲需要嚴加控制的工作部位。
ZLL帶制動輪彈性柱銷齒式聯軸器維修方便,壽命較長,拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境。彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能,適用于中等和較大功率傳動,不適用于對減振有要求和噪聲需要嚴加控制的工作部位。
ZLL帶制動輪彈性柱銷齒式聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移和一般減震性能。工作環境溫度為-20~+70℃。不適用于對減震效果要求很高和對噪音需要控制的部位。

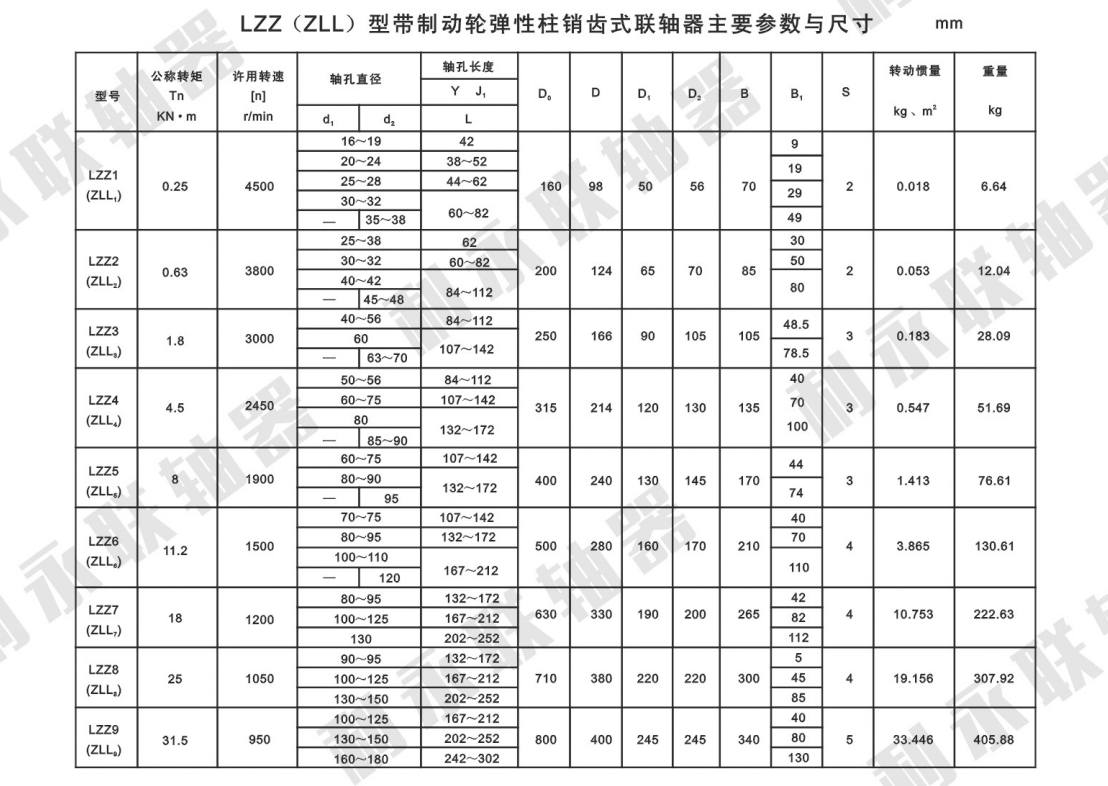

ZLL帶制動輪彈性柱銷齒式聯軸器基本參數與主要尺寸mm:
軸孔直徑d:16、18、19、20、22、24、25、28、30、32mm
軸孔長度Y:42、52、62、82,J1型:30、38、44、60mm
制動輪D0:160mm
