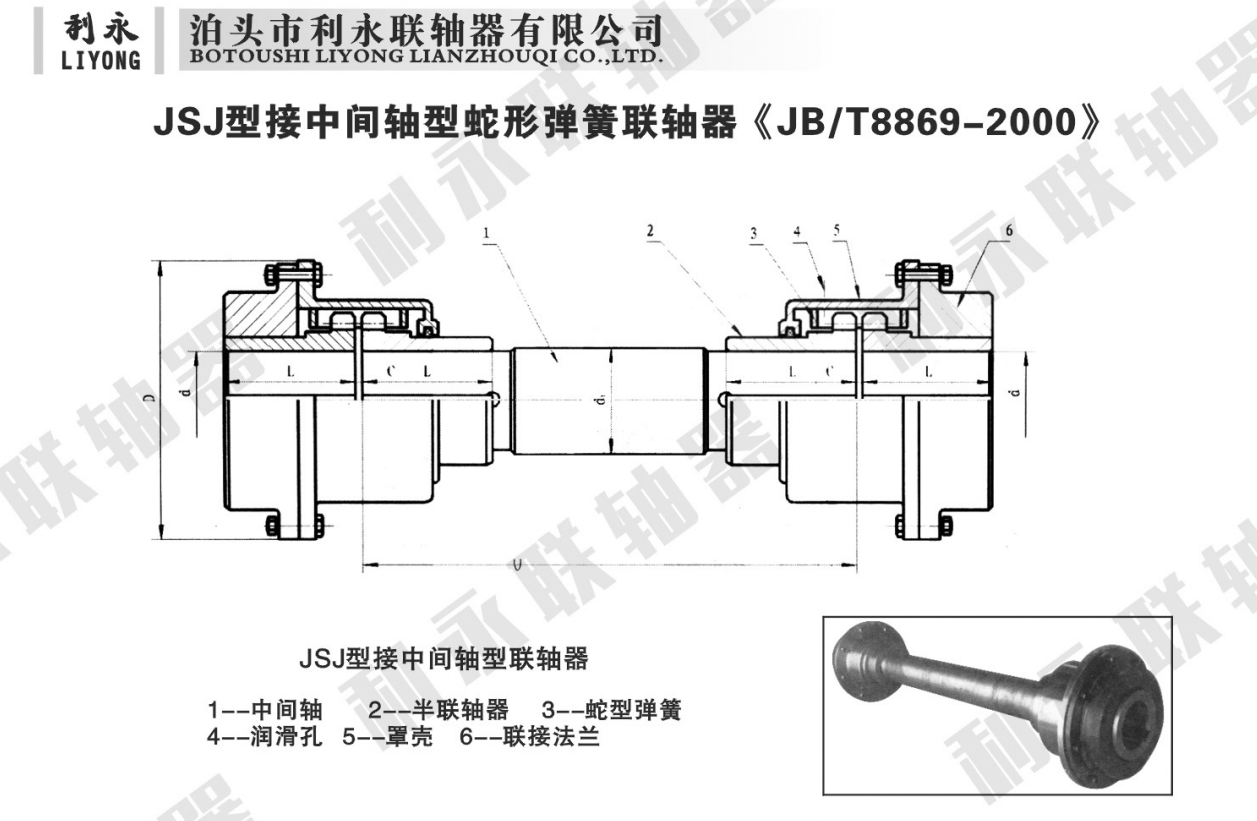

JSJ型接中間軸型蛇形彈簧聯軸器
JSJ型接中間軸型蛇形聯軸器是一種結構的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的性能,從而很大程度上避免了原動機與工作機的共振現象,使用壽命遠高于非金屬彈性元件聯軸器;彈簧片所接觸的齒面為弧形,接觸面的大小隨傳遞扭矩的大小而變化,因而它能承受較大的載荷變動量,經測定其短時超載能力為額定扭矩的2~3倍,傳動效果好,運行穩定;且蛇形彈簧聯軸器的結構簡單,裝拆方便,允許有較大的安裝偏差,適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
JSJ型接中間軸型蛇形聯軸器的安裝注意事項
安裝JSJ型接中間軸型蛇形聯軸器時,只需使用標準機械工具,如:扳手、直尺和探規等。規格為1020至1090的聯軸器通常為間隙安裝,有固定螺釘垂直于鍵槽固定;規格為1100或較大的聯軸器為過盈配合,沒有固定螺釘,需要熱裝。
安裝間隙配合的聯軸器時,需要清洗所有相關零件并檢查輪轂、軸和鍵槽上是否有毛刺,不可加熱間隙配合的輪轂。安裝輪轂時其端面應與軸端齊平,或符合其他指定要求安裝,并擰緊固定螺釘。
安裝過盈配合的聯軸器時,沒有固定螺釘。使用烤爐、噴燈、感應加熱器或油池來加熱輪轂,到135℃,超過200℃,將要損壞密封件。直接加熱輪轂孔時,需要保持恒定運動,以免使某一區域過熱。
