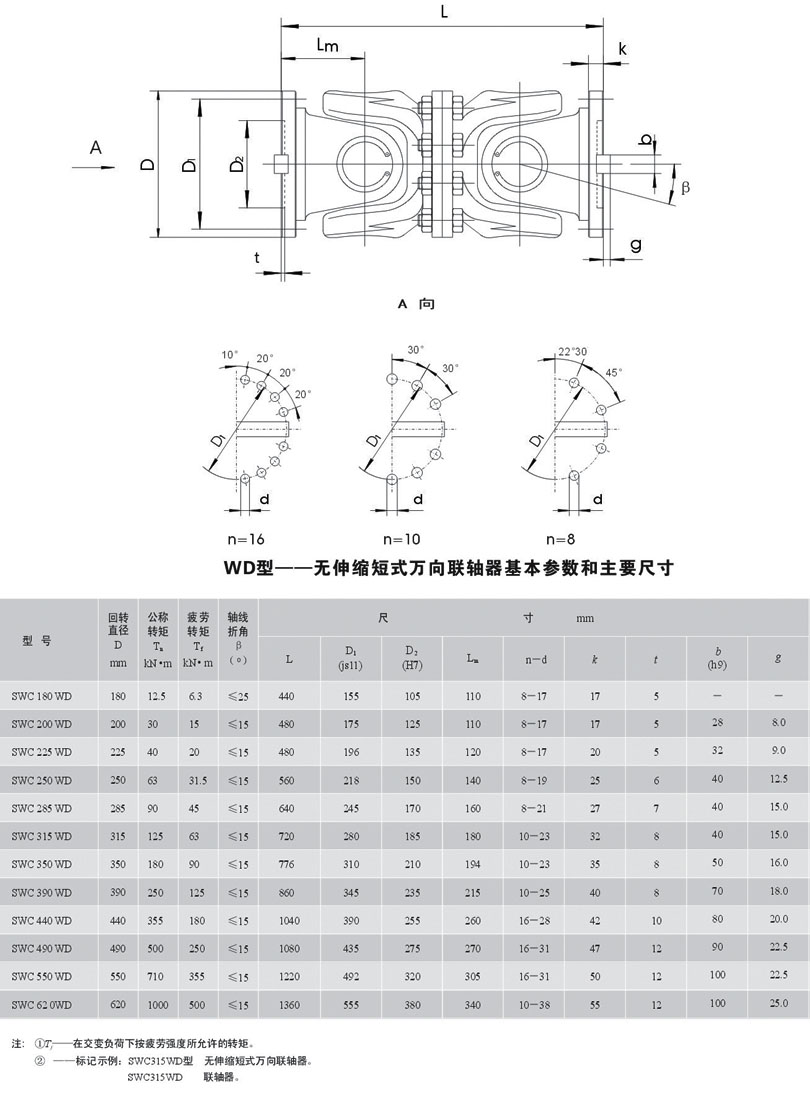

SWC WD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器
SWCWD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉,并優良地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。
SWCWD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器的主要特點為:1.具有較大的角度補償能力。2.結構緊湊合理。SWC-DH型采用整體式叉頭,使運載具有優良性。3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較,其所傳遞的扭矩大的,此對回轉直徑受限制的機械設備,其配套范圍具有優越性。4.傳動效率好。其傳動效率達80-90%,用于大功率傳動,節能效果優良果。5.運載平穩,噪聲低,裝拆維護方便。
SWCWD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器是一種整體叉頭沒有螺栓連接的結構,由于十字軸軸承的固定不用螺栓,避免螺栓松動或斷裂,因而提高了這一薄弱環節的強度,提高了性,延長了使用壽命,同時也便于維護。
主要特點
SWCWD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器的主要特點為:
1.具有較大的角度補償能力,SWC型軸線折角可達1525,SWP型可達10左右。
2.結構緊湊合理。SWC型采用整體式叉頭,使運載具性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較,其所傳遞的扭矩大,此對回轉直徑受限制的機械設備,其配套范圍具性。
4.傳動。其傳動效率達80-90%,用于大功率傳動,節能。
5.運載平穩,噪聲低,裝拆維護方便。
主要型式
根據中間軸的結構及軸叉的連接形式不同,共有7種型式:BH型--標準伸縮焊接式萬向聯軸器,BF型--標準伸縮法蘭式萬向聯軸器,DH型-短伸縮焊接式萬向聯軸器,CH型--長伸縮焊接式萬向聯軸器,WH型--無伸縮焊接式萬向聯軸器,WF型--無伸縮法蘭式萬向聯軸器,WD型---無伸縮短式萬向聯軸器。
適用范圍
SWCWD型(無伸縮短型)整體叉頭十字軸式萬向聯軸器能廣泛應用于冶金、重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙械及其它重機行業的機械軸系中傳遞轉矩。
