SWP-E型_無伸縮短型萬向聯軸器
SWP-E型_無伸縮短型萬向聯軸器軸承是易損件.為便于換軸承,將軸承座壓蓋作成剖分式,螺栓聯接,可在β≤5°~10°工況下工作。由于其偏差角度大,傳遞扭矩高等特點被廣泛應用于冶金、重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩等各類通用機械場合.
特點
SWP-E型_無伸縮短型萬向聯軸器所需傳遞的轉矩大小和性質以及對緩沖減振功能的要求。萬向聯軸器的共同特點是角向補償較大,不同結構型式萬向聯軸器兩軸線夾角不相同,-般≤5°-45°之間。萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,并地傳遞轉矩和運動。SWP-E型有伸縮法蘭長型十字軸式萬向聯軸器的特點是具有較大的角向補償能力,結構緊湊,傳動。
SWP-E型_無伸縮短型萬向聯軸器的主要特點為:
1.具有較大的角度補償能力。
2.結構緊湊合理。SWC型采用整體式叉頭,使運載具有優良性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較,其所傳遞的扭矩大的,此對回轉直徑受限制的機械設備,其配套范圍具有優越性。
4.傳動效率好。
其傳動效率達80-90%,用于大功率傳動,節能效果優良果。5.運載平穩,噪聲低,裝拆維護方便。

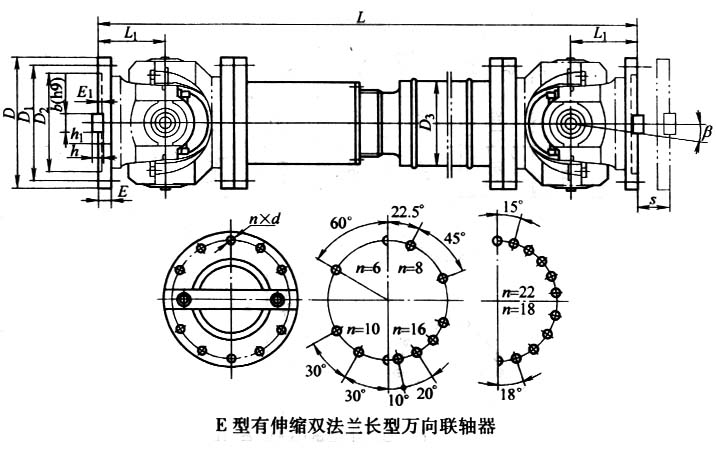

型號 | 回轉直徑 D | 公稱轉矩 Tn N.m | 疲勞轉矩 Tf kN.m | 軸線折角 β | 伸縮量 S | 尺寸 | 轉動貫量 kg.m2 | 質量 kg | ||||
Lmin | D3 | L1 | Lmin | 每增長 100mm | Lmin | 每增長 100mm | ||||||
SWP160E | 160 | 16 | 8 | ≤10 | 50 | 715 | 114 | 85 | 0.15 | 0.0059 | 49 | 2.1 |
SWP180E | 180 | 20 | 10 | ≤10 | 60 | 800 | 121 | 95 | 0.25 | 0.0072 | 69 | 2.3 |
SWP200E | 200 | 31.5 | 16 | ≤10 | 70 | 880 | 127 | 110 | 0.42 | 0.0114 | 81 | 3.4 |
SWP225E | 225 | 40 | 20 | ≤10 | 76 | 1000 | 152 | 130 | 0.75 | 0.0290 | 108 | 6.6 |
SWP250E | 250 | 63 | 31.5 | ≤10 | 80 | 1055 | 168 | 135 | 1.26 | 0.0427 | 179 | 7.3 |
SWP285E | 285 | 90 | 45 | ≤10 | 100 | 1210 | 194 | 150 | 2.67 | 0.0702 | 285 | 9.4 |
SWP315E | 315 | 140 | 63 | ≤10 | 110 | 1345 | 219 | 170 | 4.38 | 0.1144 | 375 | 12.0 |
SWP350E | 350 | 180 | 90 | ≤10 | 120 | 1480 | 245 | 185 | 7.42 | 0.1663 | 488 | 13.0 |
SWP380E | 390 | 250 | 112 | ≤10 | 120 | 1623 | 273 | 205 | 13.27 | 0.2695 | 662 | 18.0 |
SWP435E | 435 | 355 | 160 | ≤10 | 150 | 1960 | 299 | 235 | 24.62 | 0.3645 | 1107 | 20.0 |
SWP480E | 480 | 450 | 224 | ≤10 | 170 | 2122 | 351 | 265 | 42.81 | 0.7028 | 1302 | 28.0 |
SWP550E | 550 | 710 | 315 | ≤10 | 190 | 2338 | 402 | 290 | 68.81 | 1.1842 | 2140 | 35.7 |
SWP600E | 600 | 1000 | 500 | ≤10 | 210 | 2930 | 450 | 360 | 110.60 | 1.7159 | 2703 | 40.5 |
SWP640E | 640 | 1250 | 630 | ≤10 | 230 | 3170 | 480 | 385 | 177.77 | 2.3080 | 3719 | 48.3 |
