WSS可伸縮型萬向聯軸器
WSS可伸縮型萬向聯軸器具有角度補償能力大、結構緊湊、傳動緊湊等特點。WSS可伸縮型萬向聯軸器用于傳遞非同軸運動,包括單軸(WSD)、雙軸(Ws)、伸縮(WSS)、校正器(WHL、WSL)、材料45#鋼、40Cr、不銹鋼等。表面可進行黑化、鍍鎳、鍍鋅等。
萬向聯軸器的共同特點是角補償大,萬向聯軸器不同結構型式的兩軸間夾角不同,-般為≤5°~45°。萬向聯軸器利用其機構特性使兩軸不處于同一~軸上,兩軸間夾角可實現兩軸的連續轉動和傳遞力矩及運動。
WSS伸縮萬向聯軸器是-種具有以下特點的小型萬向聯軸器:
1.各截面的大旋轉角為45°
2.大軸間距
3.成品孔的公差為p。此外,還可按要求打開鑰匙槽、方孔和六角形孔。
4.可根據工作需要在有限的范圍內改變兩軸之間的角度。
萬向聯軸器因其大撓度角和高傳動扭矩而在各種通用機械中深受廣泛應用。萬向聯軸器的常見形式有:通用型、高
速型、微型、可伸縮、大扭矩萬向聯軸器等。Ws.wsd小型十字軸萬向聯軸器適用于兩軸、單軸萬向聯軸器和雙軸萬向
聯軸器之間角為45°的傳動軸系的連接,名義扭矩為11.2~1120n-m。

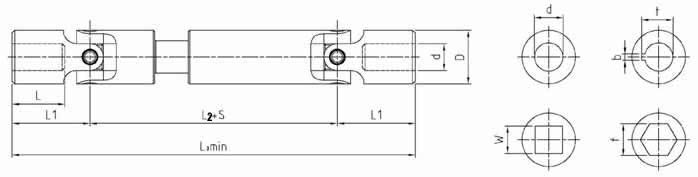

型號 | 主要尺寸 | |||||||
D | d1;d2 | L0min | L | L1 | L2 | S | ||
mm | ||||||||
WSS 2 | 22.4 | 20 | 12 | 176 | 22 | 32 | 112 | 30 |
WSS 3 | 45 | 25 | 14 | 200 | 27 | 40 | 120 | 30 |
WSS 4 | 71 | 32 | 18 | 243 | 30 | 46 | 151 | 35 |
WSS 5 | 140 | 40 | 22 | 287 | 38 | 58 | 171 | 43 |
WSS 6 | 280 | 50 | 28 | 337 | 44 | 69 | 199 | 50 |
WSS 7 | 560 | 60 | 35 | 428 | 60 | 91 | 246 | 65 |
WSS 8 | 1120 | 75 | 42 | 556 | 84 | 122 | 322 | 90 |
