萬向節
萬向節在扭轉方向上無明顯彈性的萬向節。可分為不等速萬向節、準等速萬向節、等速萬向節。
不等速萬向節。萬向節連接的兩軸夾角大于零時,輸出軸和輸入軸之間以變化的瞬時角速度比傳遞運動,但平均角速度相等的萬向節。

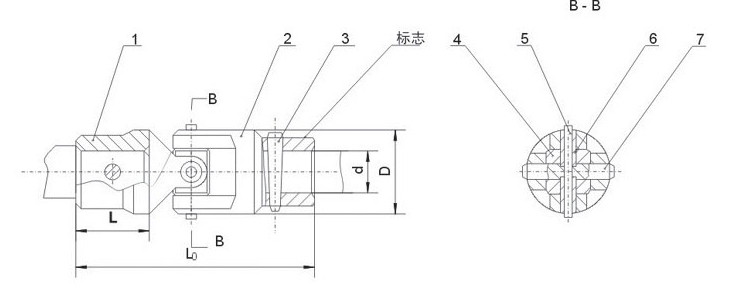

十字軸式剛性萬向節由萬向節叉、十字軸、滾針軸承、油封、套簡、軸承蓋等件組成。工作原理為:轉動叉中之一則經過十字軸帶動另一個叉轉動,同時又可以繞十字軸中心在任意方向擺動。轉動過程中滾針軸承中的滾針可自轉,以便減輕摩擦。與輸入動力連接的軸稱輸入軸(又稱主動軸),經萬向節輸出的軸稱輸出軸(又稱從動軸)。在輸入、輸出軸之間有夾角的條件下工作,兩軸的角速度不等,并因此會導致輸出軸及與之相連的傳動部件產生扭轉振動和影響這些部件的壽命。
萬向節的結構和作用有點像人體四肢上的關節,它允許被連接的零件之間的夾角在確定范圍內變化。為滿足動力傳遞、適應轉向和汽車運行時所產生的上下跳動所造成的角度變化,前驅動汽車的驅動橋,半軸與輪軸之間常用萬向節相連。但由于受軸向尺寸的限制,要求偏角又比較大,單個的萬向節不能使輸出軸與軸入軸的瞬時角速度相等,容易造成振動,加劇部件的損壞,并產生很大的噪音,所以廣泛采用各式各樣的等速萬向節。在前驅動汽車上,每個半軸用兩個等速萬向節,靠近變速驅動橋的萬向節是半軸內側萬向節,靠近車軸的是半軸外側萬向節。在后驅動汽車上,發動機、離合器與變速器作為一個整體安裝在車架上,而驅動橋通過彈性懸掛與車架連接,兩者之間有一個距離,需要進行連接。汽車運行中路面不平產生跳動,負荷變化或者兩個總成安裝的位差等,都會使得變速器輸出軸與驅動橋主減速器輸入軸之間的夾角和距離發生變化,因此在后驅動汽車的萬向節傳動形式都采用雙萬向節,就是傳動軸兩端各有一個萬向節,其作用是使傳動軸兩端的夾角相等,從而保護輸出軸與輸入軸的瞬時角速度始終相等。
