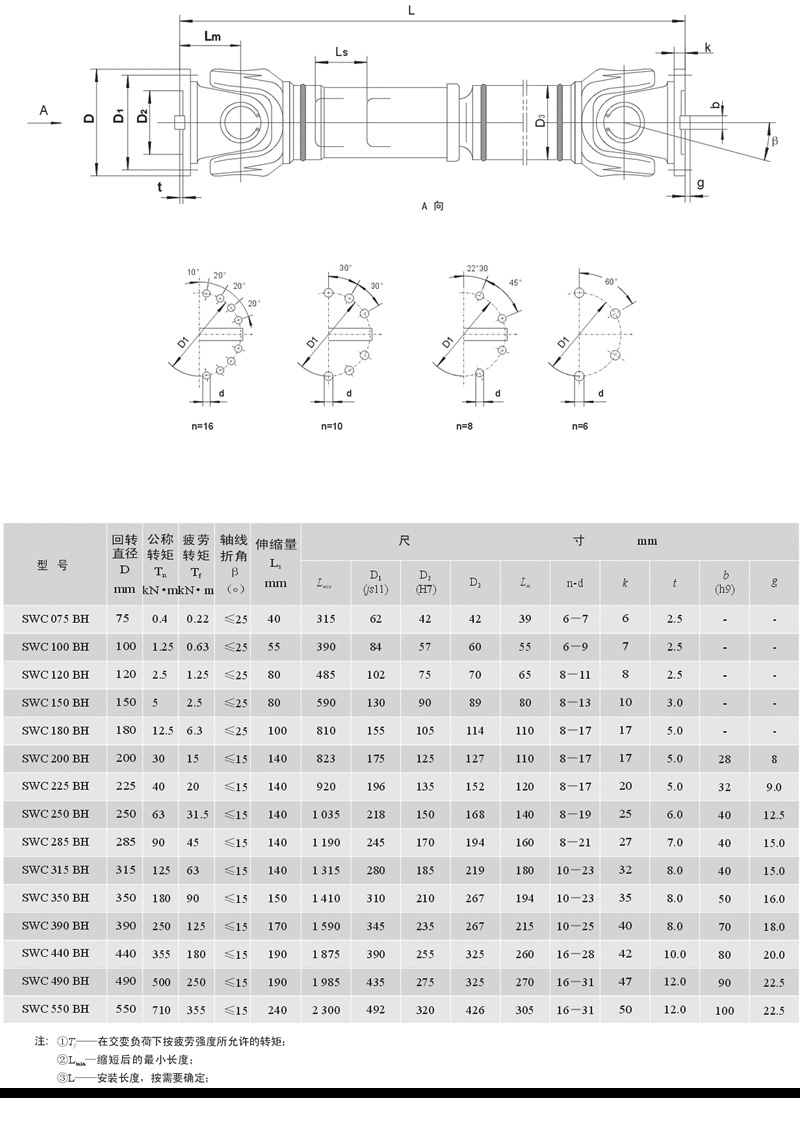

SWC-BH標準伸縮式萬向軸
SWC-BH標準伸縮式萬向軸具有傳動扭矩大、結構緊湊、外形美觀、使用壽命長、維護方便、應用范圍廣等特點。
十字軸萬向聯軸器是一種常用的聯軸器,它利用其結構特點,可以在同一軸或軸上連續轉動兩個軸,不需要大的折角或大軸向運動,可以很好地傳遞扭矩和運動。
SWC-BH型標準伸縮焊接式十字軸式萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。十字軸式萬向聯軸器所聯兩軸由于制造誤差、安裝誤差、軸受載而產生的變形、基座變形、軸承磨損、溫度變化(熱脹、冷縮)、部件之間的相對運動等多種因素而產生相對位移。一般情況下,兩軸相對位移是難以避免的,但不同工況條件下的軸系傳動所產生的位移方向,即軸向、徑向、角向以及位移量的大小有所不同
2主要特點
SWC-BH型標準伸縮焊接式十字軸式萬向聯軸器的主要特點為:1.具有較大的角度補償能力。軸線折角,SWC型軸線折角可達15度~25度,SWP型可達10度左右。2.結構緊湊合理。SWC型采用整體式叉頭,使運載具有優良性。3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較,其所傳遞的扭矩大的,此對回轉直徑受限制的機械設備,其配套范圍具有優越性。4.傳動效率好。其傳動效率達80-90%,用于大功率傳動,節能效果優良果。5.運載平穩,噪聲低,裝拆維護方便。
