JM型膜片聯軸器
JM膜片聯軸器是具代表性的金屬擾性聯軸器,它在各種機械設備上都可以采用。其膜片采用0.3~2mm厚的強度不透鋼薄板鉚制成組件,上面有4~16個鉸制孔,用螺拴分別與主、從動法蘭聯結。運行中膜片受拉、壓、扭應力。這種聯軸器制造成本低,傳遞扭矩范圍大,力學有力的,裝拆方便,對安裝精度要求不高,它集中體現了擾性聯軸器的優點,可廣泛應用于各種行業,適應多種工況條件,例如泵、風機、軋機、造紙機械、電力機械、水泥機械、船舶工業、航空航天等。由于其減振有力的、傳動平穩,在各種行業的應用中,深受普通的贊同和采用,尤其是在造紙行業中,它能使您生產出的紙張平整、光滑、質量大幅度提高,是發電廠、石化廠、水泥廠、軋鋼廠、礦山等進行技術改造、替代進貨、節能降耗的選擇。

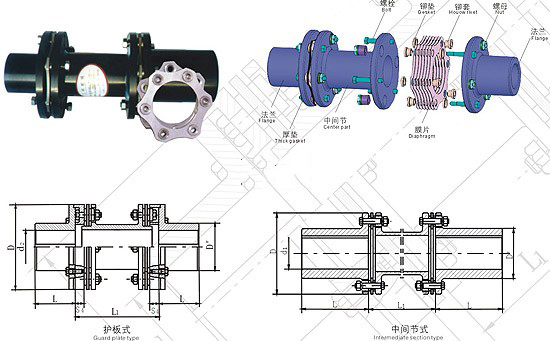

膜片聯軸器的彈性元件由很薄的不銹鋼膜片疊合成的膜片組件,膜片通常有束腰型,多邊環形等形狀,處于同一分布圓上的細致螺栓分別與主從動法蘭聯接。膜片組件以三維變形形式承受主從動法蘭的不對中。
膜片聯軸器又叫彈性疊片聯軸器,或疊片撓性聯軸器,近幾年發展起來的新型聯軸器之一,該金屬膜片聯軸器能補償聯接的兩軸系的各種不對中誤差(徑向的誤差、軸向的誤差,角位移誤差,溫升變化引起的誤差),JMI型帶沉孔基本型膜片聯軸器,主要靠聯軸器中間的彈性金屬膜片來傳遞兩軸之間的轉矩,具有減振吸振、無磨損、無需維護的優點,是當今替代齒式聯軸器及一般聯軸器的理想產品,我廠執行的標準為(JB/T 9147-1999)。
JM膜片聯軸器這種特性有點像波紋管聯軸器,實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄,所以當相對位移荷載產生時它很容易彎曲,因此可以承受高達1.5度的偏差,同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中,膜片具有很好的扭矩剛性,但稍遜于波紋管聯軸器。另一方面,膜片聯軸器非常精巧,如果在使用中誤用或沒有正確安裝則很容易損壞。所以確定偏差在聯軸器的正常運轉的承受范圍之內是非常需要的。選擇適合的聯軸器是用好聯軸器的關鍵一步,在設計階段就得考慮選用什么類型的聯軸器了。
型號 | 公稱轉矩N.m | 瞬時轉矩N.m | 轉速r/min | 軸孔直徑d1、d2 | 軸孔長度mm | Dmm | Amm | 重量mm | 轉動慣量kg.m2 | ||
J1型 | Y型 | L(推薦) | |||||||||
L | L | ||||||||||
JM1 | 40 | 63 | 10700 | 14 | 27 | 32 | 35 | 80 | 8±0.2 | 0.9 | 0.0005 |
16、18、19 | 30 | 42 | |||||||||
20、22、24 | 38 | 52 | |||||||||
25、28 | 44 | 62 | |||||||||
JM2 | 63 | 100 | 9300 | 20、22、24 | 38 | 52 | 40 | 92 | 1.4 | 0.0011 | |
25、28 | 44 | 62 | |||||||||
30、32、35、38 | 60 | 82 | |||||||||
JM3 | 100 | 200 | 8400 | 25、28 | 44 | 62 | 45 | 102 | 2.1 | 0.002 | |
30、32、35、38 | 60 | 82 | |||||||||
40、42、45 | 84 | 112 | |||||||||
JM4 | 250 | 400 | 6700 | 30、32、35、38 | 60 | 82 | 55 | 128 | 11±0.3 | 4.2 | 0.006 |
40、42、45、48、50、55 | 84 | 112 | |||||||||
JM5 | 500 | 800 | 5900 | 35、38 | 60 | 82 | 65 | 145 | 6.4 | 0.012 | |
40、42、45、48、50、55、56 | 84 | 112 | |||||||||
60、63、65 | 107 | 142 | |||||||||
JM6 | 800 | 1250 | 5100 | 40、42、45、48、50、55、56 | 84 | 112 | 75 | 168 | 14±0.3 | 9.6 | 0.024 |
60、63、65、70、71、75 | 107 | 142 | |||||||||
JM7 | 1000 | 2000 | 4750 | 45、48、50、55、56 | 84 | 112 | 80 | 180 | 15±0.4 | 12.5 | 0.0365 |
60、63、65、70、71、75 | 107 | 142 | |||||||||
80 | 132 | 172 | |||||||||
JM8 | 1600 | 3150 | 4300 | 50、55、56 | 84 | 112 | 200 | 15.5 | 0.057 | ||
60、63、65、70、71、75 | 107 | 142 | |||||||||
80、85 | 132 | 172 | |||||||||
JM9 | 2500 | 4000 | 4200 | 55、56 | 84 | 112 | 205 | 20±0.4 | 16.5 | 0.065 | |
60、63、65、70、71、75 | 107 | 142 | |||||||||
80、85 | 132 | 172 | |||||||||
JM10 | 3150 | 5000 | 4000 | 55、56 | 84 | 112 | 90 | 215 | 19.5 | 0.083 | |
60、63、65、70、71、75 | 107 | 142 | |||||||||
80、85、90 | 132 | 172 | |||||||||
JM11 | 4000 | 6300 | 3650 | 60、63、65、70、71、75 | 107 | 142 | 100 | 235 | 23±0.5 | 25 | 0.131 |
80、85、90、95 | 132 | 172 | |||||||||
JM12 | 5000 | 8000 | 3400 | 60、63、65、70、71、75 | 107 | 142 | 250 | 30 | 0.174 | ||
80、85、90、95 | 132 | 172 | |||||||||
100 | 167 | 212 | |||||||||
JM13 | 6300 | 10000 | 3200 | 63、65、70、71、75 | 107 | 142 | 110 | 210 | 36 | 0.239 | |
80、85、90、95 | 132 | 172 | |||||||||
100、110 | 167 | 212 | |||||||||
JM14 | 8000 | 12500 | 2850 | 65、70、71、75 | 107 | 142 | 115 | 300 | 27±0.6 | 45 | 0.38 |
80、85、90、95 | 132 | 172 | |||||||||
100、110 | 167 | 212 | |||||||||
JM15 | 10000 | 16000 | 2700 | 70、71、75 | 107 | 142 | 125 | 320 | 55 | 0.5 | |
80、85、90、95 | 132 | 172 | |||||||||
100、110、120、125 | 167 | 212 |
