LM_ML_系列梅花形彈性聯軸器
LM_ML_系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。

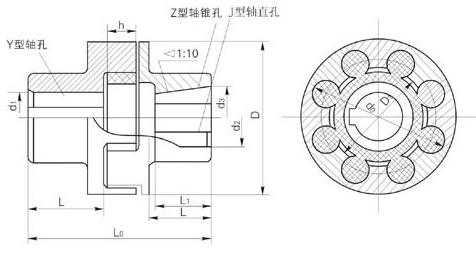

LM_ML_系列梅花形彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成,利用梅花形彈性元件置于兩半聯軸器凸爪之間,以實現兩半聯軸器的聯接?;拘兔坊ㄐ螐椥月?lián)軸器替換彈性元件時兩半聯軸器需要沿著軸向移動才能達到替換彈性元件的目的。

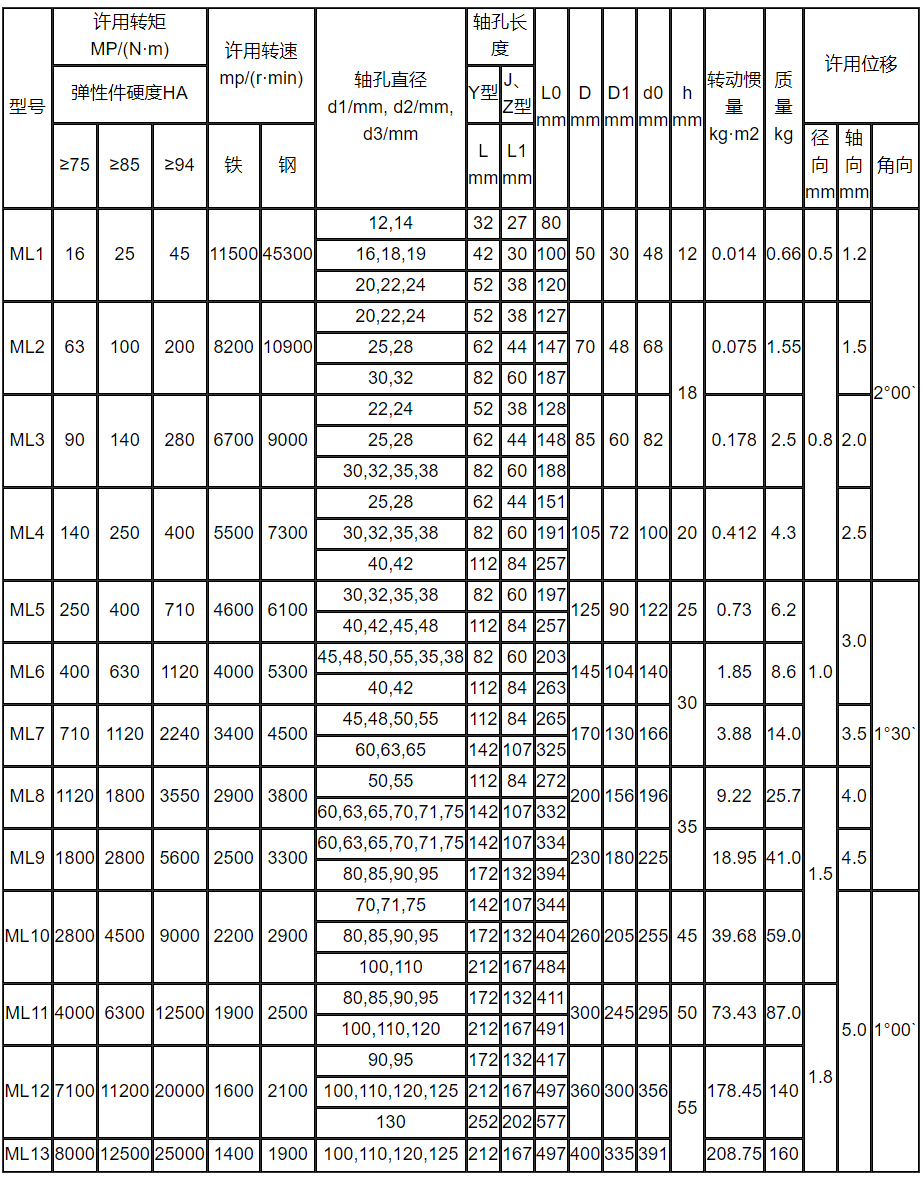

LM_ML_系列梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高穩定性的工作場合,例如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。公稱轉矩為25~12500N.m,許用轉速為15300~1900r/min,軸孔直徑為12~160mm。
LM_ML_系列梅花形彈性聯軸器結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合,梅花形彈性聯軸器工作穩定穩定,具有良好的減振、緩沖和電絕緣性能。梅花聯軸器具有較大的軸向、徑向和角向補償能力,梅花形彈性聯軸器強度好聚氨酯彈性元件性能穩定耐油,承載能力大,使用壽命長,安然穩定,聯軸器無需潤滑,維護工作量少,可連續長期運行。
LM_ML_系列梅花形彈性聯軸器經過車削,銑削,和拉削等機加工方法加工而成,再經過整體熱處理。以確定足夠的機械強度,市面上還有一種爪盤是鑄件,能夠大批量的生產,而且免去了加工損耗。所以在價格方面比機加工要低很多,但是鑄件的性能不是很好。在一些重要的場合下還是不要采用,并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙(爪齒脫落)。
梅花形彈性聯軸器的彈性體一般都是是工程塑料或是橡膠組成。聯軸器的壽命也就是彈性的壽命。由于彈性是是受壓而顯而易見受拉,一般彈性體的壽命為10年。由于彈性具有緩沖,減振的作用,所以在有強烈振動的場合下使用較多。彈性體的性能優良溫度,決定了聯軸器的使用溫度,一般為-35至+80度。
LM_ML_系列梅花形彈性聯軸器的特點:
1、工作穩定穩定,具有良好的減振、緩沖和電絕緣性能。
2、結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合。
3、具有較大的軸向、徑向和角向補償能力。
4、強度好聚氨酯彈性元件性能穩定耐油,承載能力大,使用壽命長,安然穩定。
