LMS_MLS_型雙法蘭型梅花型彈性聯軸器
LMS_MLS_型雙法蘭型梅花型彈性聯軸器采用雙過渡法蘭聯接,更換彈性體時無需軸向移動半聯。
LMS_MLS_型雙法蘭型梅花型彈性聯軸器的適用范圍和性能特點:
1.LMS_MLS_型雙法蘭型梅花型彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。
2.LMS_MLS_型雙法蘭型梅花型彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高的工作場合,例如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度-35℃~+80℃,傳遞公稱扭矩25~12500Nm,許用轉速1500~15300r/min。
3.與其它聯軸器相比,梅花形彈性聯軸器具有以下特點:
(1)工作穩定,具有良好的減振、緩沖和電絕緣性能。
(2)結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合。
(3)具有較大的軸向、徑向和角向補償能力。
(4)聚氨酯彈性元件耐油,承載能力大,使用壽命長。
(5)聯軸器無需潤滑,維護工作量少,可連續長期運行。

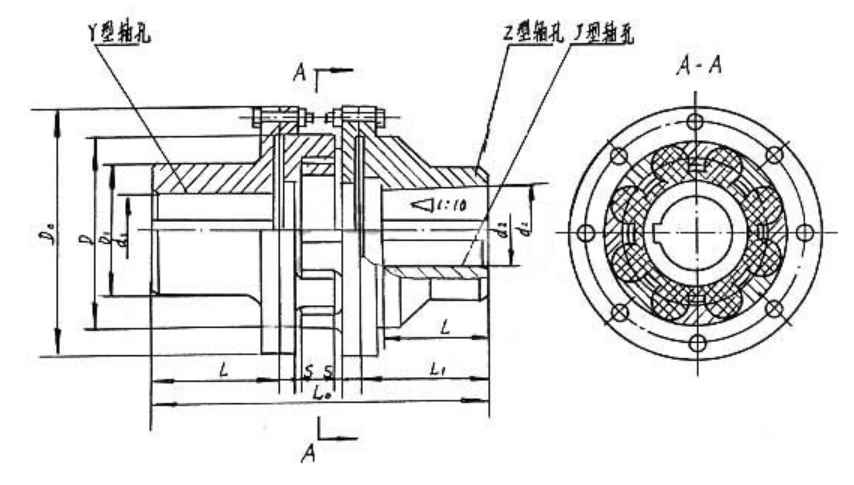

梅花彈性聯軸器是將一個整體的梅花形彈性環裝在兩個形狀相同的半聯軸器的凸爪之間,以實現兩半聯軸器的連接。通過凸爪與彈性環之間的擠壓傳遞動力,通過彈性環的彈性變形補償兩軸相對偏移,實現減振緩沖。這種聯軸器已標準化,GB/T5272-2002制定的五種結構形式:LM形(基本型)、LMD型(單法蘭型)、LMS型(雙法蘭型)、LMZ-I型(分體式制動輪型)和LNZ-II(整全式制動輪型)。每種形式均有14個規格,它們適用的軸孔直徑d=12-160mm,軸孔長度L=35-135mm,公稱轉矩T=25-25000N。m,許用轉速[n]=1500-15300r。min。
型號 | 梅花聯軸器 | 公稱轉矩/N.m | 許用轉速/r/min | 軸孔直徑d1,d2,dz | 軸孔長度 | L | Lo | D | Dl | 彈性件型號 | 重量/kg | 轉動慣量/kg.㎡ | ||
彈性件硬度 | Y型 | J1、J、Z型 | ||||||||||||
a/Ha | b/Hb | L | L1 | |||||||||||
80±5 | 60±5 | |||||||||||||
LMS1 | MLS1 | 25 | 45 | 8500 | 12,14 | 32 | 27 | 35 | 98 | 50 | 90 | MT1 | 1.33 | 0.0013 |
16,18,19 | 42 | 30 | ||||||||||||
20,22,24 | 52 | 38 | ||||||||||||
25 | 62 | 44 | ||||||||||||
LMS2 | 無 | 50 | 100 | 7600 | 16,18,19 | 42 | 30 | 38 | 108 | 60 | 100 | MT2 | 1.74 | 0.0021 |
20,22,24 | 52 | 38 | ||||||||||||
25,28 | 62 | 44 | ||||||||||||
30 | 82 | 60 | ||||||||||||
LMS3 | MLS2 | 100 | 200 | 6900 | 20,22,24 | 52 | 38 | 40 | 117 | 70 | 110 | MT3 | 2.33 | 0.0034 |
25,28 | 62 | 44 | ||||||||||||
30,32 | 82 | 60 | ||||||||||||
LMS4 | MLS3 | 140 | 280 | 6200 | 22,24 | 52 | 38 | 45 | 130 | 85 | 125 | MT4 | 3.38 | 0.0064 |
25,28 | 62 | 44 | ||||||||||||
30,32,35,38 | 82 | 60 | ||||||||||||
40 | 112 | 84 | ||||||||||||
LMS5 | MLS4 | 350 | 400 | 5000 | 25,28 | 62 | 44 | 50 | 150 | 105 | 150 | MT5 | 6.07 | 0.0175 |
30,32,35,38 | 82 | 60 | ||||||||||||
40,42,45 | 112 | 84 | ||||||||||||
LMS6 | MLS5 | 400 | 710 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 167 | 125 | 185 | MT6 | 10.47 | 0.0444 |
40,42,45,48 | 112 | 84 | ||||||||||||
LMS7 | MLS6 | 630 | 1120 | 3700 | 35*,38* | 82 | 60 | 60 | 185 | 145 | 205 | MT7 | 14.22 | 0.0739 |
40*,42*,45,48,50,55 | 112 | 84 | ||||||||||||
LMS8 | MLS7 | 1120 | 2240 | 3100 | 45*,48*,50,55,56 | 70 | 209 | 170 | 240 | MT8 | 21.16 | 0.1493 | ||
60,63,65 | 142 | 107 | ||||||||||||
LMS9 | MLS8 | 1800 | 3550 | 2800 | 50*,55*,56* | 112 | 84 | 80 | 240 | 200 | 270 | MT9 | 30.7 | 0.2767 |
60,63,65,70,71,75 | 142 | 107 | ||||||||||||
80 | 172 | 132 | ||||||||||||
LMS10 | MLS9 | 2800 | 5600 | 2500 | 60*,63,65*,70,71,75 | 142 | 104 | 90 | 268 | 230 | 305 | MT10 | 44.55 | 0.5262 |
80,85,90,95 | 172 | 132 | ||||||||||||
100 | 212 | 167 | ||||||||||||
LMS11 | MLS10 | 4500 | 9000 | 2200 | 70*,71*,75, | 142 | 107 | 100 | 308 | 260 | 350 | MT11 | 70.72 | 1.1362 |
80*,85*,90,95 | 172 | 132 | ||||||||||||
100,110,120 | 212 | 167 | ||||||||||||
LMS12 | MLS11 | 6300 | 12500 | 1900 | 80*,85*,90*,95* | 172 | 132 | 115 | 345 | 300 | 400 | MT12 | 99.54 | 1.9998 |
100,110,120,125 | 212 | 167 | ||||||||||||
130 | 252 | 202 | ||||||||||||
LMS13 | MLS12 | 11200 | 20000 | 1600 | 90*,95* | 172 | 132 | 125 | 373 | 360 | 460 | MT13 | 137.53 | 3.6719 |
100*,110*,120*,125* | 212 | 167 | ||||||||||||
130,150,160 | 252 | 202 | ||||||||||||
LMS14 | MLS13 | 12500 | 25000 | 1500 | 100*,110*,120*,125* | 212 | 167 | 135 | 383 | 400 | 500 | MT14 | 165.25 | 5.1581 |
130*,140,150 | 252 | 202 | ||||||||||||
160 | 302 | 242 |
