八孔膜片

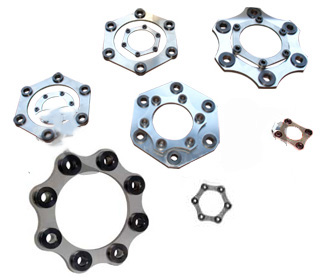

八孔形聯軸器膜片作為膜片聯軸器的關鍵彈性元件,它的受力情況比較復雜。膜片是承受多種載荷的,如扭轉載荷,離心載荷,軸向位移引起的載荷,角不對中引起的載荷等。工作時承受的主要負荷,軸向偏移(彎曲應用)傳遞轉矩(膜面應力)旋轉(離心應力)角向偏移(彎曲應力)
當膜片聯軸器旋轉時,其角向偏移將產生交變應力,每旋轉一周循環交變一次。膜片動應力將導致膜片和螺栓的疲勞破壞,因而準確地計算動靜復合應力,是預測膜片聯軸器壽命,膜片聯軸器工作的關鍵。相鄰兩螺栓孔之間的膜片段可等效懸臂梁,并利用材料力學的方法推導膜片聯軸器在單獨承受轉矩,離心載荷,軸向偏移以及角向偏移時膜片內部應力的計算公式,運用薄板彎曲理論對膜片應力和疲勞壽命進行分析。轉速對于膜片的平均應力和應力幅都有較大影響,對于膜片疲勞壽命影響比較大的動應力部分,即因角向偏移而產生的應力。所以要提高產品的壽命,在設計制造和安裝的時候要考慮盡量減小角向的安裝偏差。膜片組在運轉過程中承受拉伸,擠壓,剪切等復合力,處于復雜的受力狀態,并由此來傳遞轉矩和運動,同時吸收振動和補償偏差。膜片聯軸器傳遞轉矩時,轉矩是通過主動螺栓利用膜片元件帶動從動螺栓,轉矩在膜片中產生的沿螺栓分布圓切線方向的拉壓力。通常是安裝在高速傳動軸上,高轉速機械的離心慣性力在結構應力計算中重要。由螺栓,墊圈等的質量產生離心慣性力和由膜片組自身質量產生的離心慣性力方向均沿徑向向外,使膜片組受到離心拉應力。膜片承受的離心應力隨轉速而有較大變化,但運行工況時,也可看作不變應力。

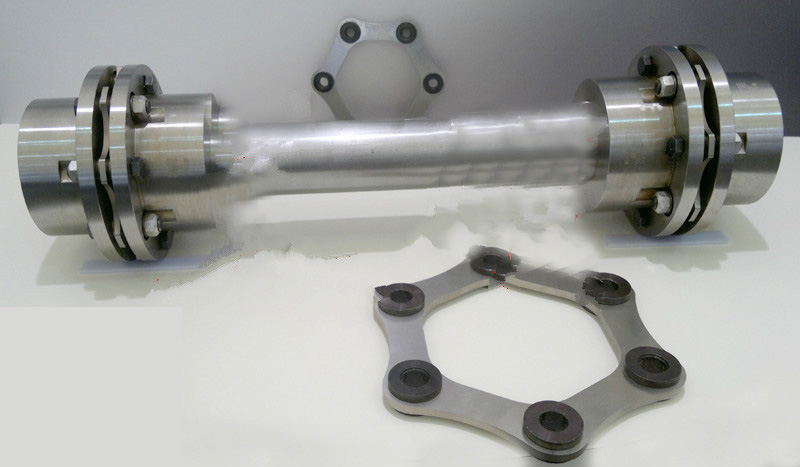

膜片聯軸器的安裝方法
方法/步驟
1螺栓是膜片聯軸器的重要核心部件,它的安裝正確與否直接影響到產品的性能壽命,否則會造成人力和配件的浪費。因此正確安裝膜片聯軸器螺栓方向是關鍵的一環,并千萬切記不要裝反和丟下任何一個小零件包括彈簧墊圈,才能使螺栓組件發揮它的優良性能,不會使膜片聯軸器其它部件損壞。
2膜片聯軸器螺栓配合段與法蘭盤小孔配合段間隙,一般根據螺栓直徑為0.20mm~0.30mm此配合段起到傳遞扭矩非常關鍵的作用,如果間隙超標更換。緩沖套與膜片鉚釘內孔與螺栓直徑間隙為0.5mm~0.7mm,起到壓緊和定位膜片作用。如果膜片聯軸器螺栓方向裝鍇容易造成螺栓偏斜,而膜片會因此而扭曲變形。
3正確安裝膜片聯軸器螺栓方法:把螺栓從法蘭盤小孔外側穿入,再穿入膜片孔中(注意膜片的方向,膜片是由許多單個薄片由鉚釘和鉚釘墊圈,鉚釘墊圈處應與緩沖套相接觸,否則會影響鉚釘組的使用壽命),再?gòu)牧砑ㄌm盤大孔外側穿入套上緩沖套,彈性墊圈,擰上螺母緊固時要注意使螺栓不要轉動,安裝螺栓時要注意螺栓方向,不要隨意安裝螺栓方向,否則會造成膜片扭曲,長期運轉會使膜片和螺栓配合段表面、半軸節小孔處的損壞。因?yàn)槁菟ㄅc法蘭盤配合段表面是傳遞轉矩非常重要的配合段,表面完好性直接影響使用性能。
膜片聯軸器應如何安裝和維護
膜片聯軸器的安裝是一項很的工作,首先在安裝前應該先看一下機械兩軸之間是不是同心,查看兩軸的表面是否有碰傷和包裝紙,仔細檢查兩個半聯軸器的內孔里有沒有雜物,有的話應當清理干凈,否則會影響聯軸器使用壽命,有碰傷的話應當用細銼將碰傷挫平,接下來測量一下,機械的聯軸器兩端的內孔直接和長度看是否與兩軸的要求相符。
用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動,當法蘭盤外圓小于250mm時跳動值應不大于0.05mm;當法蘭盤外圓大于250mm時,跳動值應不大于0.08。
為了便于安裝,將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱,使內孔尺寸漲大很容易裝上。安裝后軸頭不能凸出半聯軸節端面,以齊平為好。檢測兩半聯軸節之間的距離:沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值,及加長段與兩個膜片組實測尺寸之和,兩者誤差控制在0—0.4mm范圍之內。
接下來把螺栓從法蘭盤小孔外側穿入,從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落,如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開;停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。如安裝不適或拆除更換,又不損傷軸及半聯,安裝完畢后,轉動自如無別勁為好。
膜片聯軸器的安裝應當嚴格按照安裝說明進行安裝,定期對膜片聯軸器進行保養,特別是在安裝鉸制孔螺栓時要注意應當反正交錯的安裝(換膜片時也要注意不要按錯),這樣才能使膜片聯軸器按裝結實,否則極易使聯軸器及膜片造成損壞或影響聯軸器壽命。膜片聯軸器據有油污,壽命長,無需潤滑等特點,近年來更是鼓形齒式聯軸器等剛撓性聯軸器逐漸被膜片聯軸器所替代。
