DL型多角形橡膠聯軸器是用橡膠材料作成截面為6角(或8角)形的彈性件,在每一處嵌有與橡膠硫化后粘結在一起的套管,利用穿過套管的6個(或8個)螺栓交錯地與主、從動端上的半聯軸器凸緣聯結。多角形橡膠聯軸器的特點是結構簡單不用潤滑裝拆方便具有緩和傳動軸系的扭轉振動和沖擊載荷,防止傳動軸系共振并能補償兩軸線相對偏移的性能,適用于中等轉矩50-8000N.m的輕工工程機械礦山機械等行業適用于有粉塵,水分的工況環境,工作溫度為-30-60°C,用于振動篩的聯接。LD1-LD6型為六角形,LD7-LD11型為八角形。
在標準件里聯軸器也算其中的一種產品配件,可分為百種型號,在一種型號里又會有小小長長短短尺寸的標準,在加上不同的用戶對于自己的工況要求也會改變傳動件的尺寸變化,這樣一來就會產性了號統--尺寸不統--的實際尺寸來!所有廠家就做不到上千種規格尺寸都有現貨的程度,因此很難做到急買即賣。鑫程聯軸器盡量做到工期短,預先備好備件,尺寸訂下來簡單加工即發貨。
聯軸器的安裝與維護方法:
1、適當選擇;
對于外形尺寸,徑向和軸向尺寸,在機器設備允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便、換易損件用移動兩軸、對中調整容易的聯軸器。
2、選擇壽命長的;
大型機器設備調整兩軸對中較困難,應選擇使用時間長和換易損件方便的聯軸器。金屬彈性元性撓性聯軸器-般比非金屬彈性元件撓性聯軸器的使用壽命長。需密封潤滑和使用不時間長的聯軸器,必然增加維護工作量。對于長期連續運轉和經濟效益較高的場合,上工業發達,已普通選用使用壽命長、不用潤滑和維護的膜片聯軸順取代鼓形齒式聯軸器,不僅提高了經濟效益,還可凈化工作環境。
3、優勢;
在軋機傳動系統選用我國研制的彈性活銷聯軸器和扇形塊彈性聯軸器,不僅具有膜片聯軸器的優點,而且緩沖減振效果好,價格便宜。并可接受非標設計及制造。

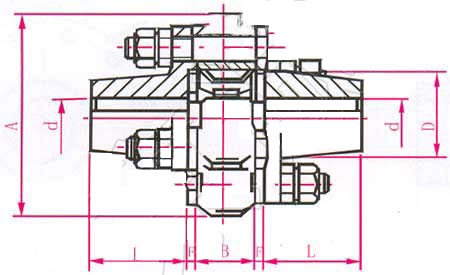

型號 | 公稱轉矩Tn/N.m | 許用轉速[n]/r/min | 允許扭轉角度/(°) | 軸孔直徑d1、d2、dz | 軸孔長度 | D | D1 | L2 | L3 | A | 轉動慣性kg.m2 | 質量kg | |
Y型 | J1、Z1 型 | ||||||||||||
L | L1 | ||||||||||||
DL1 | 50 | 5000 | 5 | 12、14 | 32 | - | 96 | 42 | 75 | 28 | 75 | 0.001 | 1.9 |
16、18、19 | 42 | 30 | |||||||||||
20、22、24 | 52 | 38 | |||||||||||
25 | 62 | 44 | |||||||||||
DL2 | 80 | 4000 | 16、18、19 | 42 | 30 | 118 | 55 | 85 | 32 | 85 | 0.0031 | 3.9 | |
20、22、24 | 52 | 38 | |||||||||||
25、28 | 62 | 44 | |||||||||||
30、32 | 82 | 60 | |||||||||||
DL3 | 160 | 3150 | 4 | 20、22、24 | 52 | 38 | 142 | 68 | 105 | 46 | 105 | 0.0089 | 8 |
25、28 | 62 | 44 | |||||||||||
30、32、35、38 | 82 | 60 | |||||||||||
40 | 112 | 84 | |||||||||||
DL4 | 280 | 2500 | 22、24 | 52 | 38 | 182 | 92 | 120 | 52 | 120 | 0.026 | 14.2 | |
25、28 | 62 | 44 | |||||||||||
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55 | 112 | 84 | |||||||||||
DL5 | 560 | 2000 | 25、28 | 62 | 44 | 235 | 122 | 140 | 62 | 140 | 0.095 | 31.4 | |
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71 | 142 | 107 | |||||||||||
DL6 | 800 | 1800 | 28 | 62 | 44 | 258 | 128 | 150 | 68 | 150 | 0.132 | 35.6 | |
30、32、35、38 | 82 | 60 | |||||||||||
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71 | 142 | 107 | |||||||||||
DL7 | 1250 | 1600 | 35、38 | 82 | 60 | 282 | 148 | 185 | 78 | 185 | 0.287 | 58.4 | |
40、42、45、48、50、55、56 | 112 | 84 | |||||||||||
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85 | 172 | 132 | |||||||||||
DL8 | 2500 | 1250 | 40、42、45、48、50、55、56 | 112 | 84 | 372 | 190 | 230 | 100 | 230 | 0.952 | 117.1 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110 | 212 | 167 | |||||||||||
DL9 | 3550 | 1120 | 45、48、50、55、56 | 112 | 84 | 420 | 220 | 270 | 115 | 270 | 1.981 | 171.8 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125、130 | 212 | 167 | |||||||||||
DL10 | 5600 | 1000 | 50、55、56 | 112 | 84 | 465 | 242 | 295 | 130 | 295 | 3.606 | 252.9 | |
60、63、65、70、71、75 | 142 | 107 | |||||||||||
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125 | 212 | 167 | |||||||||||
130、140、150 | 252 | 202 | |||||||||||
DL11 | 8000 | 900 | 60、63、65、70、71、75 | 142 | 107 | 520 | 260 | 365 | 150 | 365 | 7.48 | 386.7 | |
80、85、90、95 | 172 | 132 | |||||||||||
100、110、120、125 | 212 | 167 | |||||||||||
130、140、150 | 252 | 202 | |||||||||||
160 | 302 | 242 |
