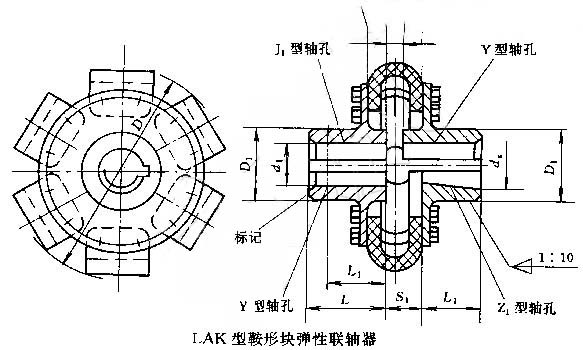

LAK型鞍形塊彈性聯軸器
LAK型鞍形塊彈性聯軸器是由若千個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩。公稱轉矩為63-50000N.m,軸孔直徑為20-220mm.
特點:
1.結構簡單,零件數量少,裝拆方便,易于維護。
2具有良好的減振緩沖和較大的軸線偏移補償性能,運動及變形所產生熱量通過旋轉可自動散發。
3.鞍形塊彈性元件全系列只有四種規格,通用互換性好,有利于降低成本。
4.可應用于礦山、冶金、船舶、紡織等行業中。
隨著人類社會的不斷進步,聯軸器必然會向廣泛的行業和質量優良發展。現在,能把握機遇、開拓市場,不斷發現新的增長點的聯軸器企業業務很是紅火,利潤水平和職工收入都很好。因此,我公司把握這個趨向,不斷提高綜合素質和競爭力。在聯軸器行業內戶品分為很多的種類,具有很多的特性,多特性的產品是廠家們一直的所喜愛的,這就要求科技的新增強。在大的市場上的發展才能站住腳,對于聯軸器發展有很大作用,我們堅持科技興業的方針對聯軸器進行新的,產品,我們誠摯的期待您的到來。
應用發展趨勢有以下幾點:
是與主機、負載綜合分析和配套。如工程機械、車輛、船舶動力傳動,都需要傳動聯結件的特性與發動機和負載機械特性進行系統分析,從而進行傳動聯結件的佳選擇。
是對傳動聯結件質量要求的不斷提高,這就對原材料、加工與裝配工藝,產品的過程和終檢驗的要求提高。
第三是隨著主機要求的變化以及技術發展的需要,對傳動聯結件的技術發展和技術為重視。
第四是傳動聯結件本身的配套向化發展。各種配件標準件均趨化。
型號 | 公稱轉 矩Tn/ N·m | 許用轉 速[n]/ r·min-1 | 軸孔直徑 d1、d2 | 軸孔長度 | D | D­­1 | S | S1 | H | 轉動慣 量I/ kg·m2 | 質量 m/kg | |
Y型 | J1、Z1型 | |||||||||||
L | L1 | |||||||||||
LAK1 | 63 | 3700 | 20、22、24 | 52 | 38 | 155 | 50 | 10 | 30 | 50 | 0.005 | 3.4 |
25、28 | 62 | 44 | ||||||||||
30、32 | 82 | 60 | ||||||||||
LAK2 | 100 | 3500 | 25、28 | 62 | 44 | 165 | 60 | 0.007 | 4.8 | |||
30、32、35、38 | 82 | 60 | ||||||||||
LAK3 | 160 | 3150 | 28 | 62 | 44 | 185 | 75 | 0.018 | 8.73 | |||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45 | 112 | 84 | ||||||||||
LAK4 | 250 | 3000 | 30、32、35、38 | 82 | 60 | 0.018 | 8.86 | |||||
40、42、45、48 | 112 | 84 | ||||||||||
LAK5 | 500 | 2500 | 40、42、45、48、50、55、56 | 235 | 95 | 15 | 45 | 75 | 0.039 | 14.4 | ||
60、63、65 | 142 | 107 | ||||||||||
LAK6 | 630 | 2400 | 42、45、48、50、55、56 | 112 | 84 | 240 | 100 | 0.043 | 16.1 | |||
60、63、65、70、71 | 142 | 107 | ||||||||||
LAK7 | 1000 | 2000 | 45、48、50、55、56 | 112 | 84 | 290 | 120 | 0.147 | 29 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
LAK8 | 1600 | 1700 | 50、55、56 | 112 | 84 | 340 | 130 | 0.28 | 38.5 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80 | 172 | 132 | ||||||||||
LAK9 | 2500 | 1500 | 50、55、56 | 112 | 84 | 385 | 145 | 25 | 70 | 115 | 0.424 | 53 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90 | 172 | 132 | ||||||||||
LAK10 | 4000 | 1250 | 50、56 | 112 | 84 | 460 | 160 | 1.03 | 76.6 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90、95 | 172 | 132 | ||||||||||
100 | 212 | 167 | ||||||||||
LAK11 | 6300 | 1050 | 60、63、65、70、71、75 | 142 | 107 | 530 | 180 | 2.38 | 128 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110 | 212 | 167 | ||||||||||
LAK12 | 7100 | 1000 | 65、70、71、75 | 142 | 107 | 575 | 190 | 3.32 | 144 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120 | 212 | 167 | ||||||||||
LAK13 | 10000 | 900 | 75 | 142 | 107 | 630 | 225 | 5.45 | 198 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
130、140 | 252 | 202 | ||||||||||
LAK14 | 14000 | 850 | 85、90、95 | 172 | 132 | 665 | 250 | 30 | 115 | 200 | 5.56 | 242 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
LAK15 | 20000 | 750 | 100、110、120、125 | 212 | 167 | 740 | 280 | 10.3 | 330 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
LAK16 | 31500 | 650 | 110、120、125 | 212 | 167 | 880 | 305 | 23.5 | 475 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
190 | 352 | 202 | ||||||||||
LAK17 | 50000 | 550 | 120、125 | 212 | 167 | 1040 | 345 | 50.2 | 701 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
190、200、220 | 352 | 282 |
