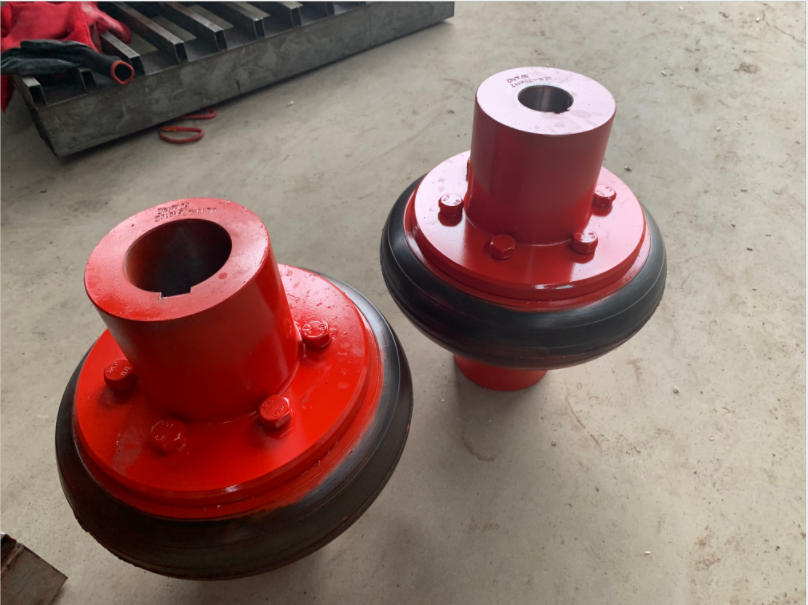

LLA冶金設備用輪胎式聯軸器
LAA冶金設備用輪胎聯軸器是一種彈性好聯軸器,具有良好的減震緩沖和優越的軸間偏移補償性能,工作溫度—20~80攝氏度,轉遞轉矩10~20000N.M,輪胎聯軸器適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件,并全拆裝方便,不需潤滑。
根據特別需要制成非標準輪胎聯軸器,在超負荷工作時、半聯軸器的卡瓣起作用,不會發生惡性事故,其結構標記為M、標準的半聯軸器結構為K型,在表示中可不再標記。
LAA冶金設備用輪胎聯軸器由兩個帶軸孔的法蘭和橡膠輪胎體組成,具有優良的軸偏移補嘗性和緩沖性能。有較彈性好,扭轉剛度小,減振能力好,補償量較大,有良好的阻尼,結構簡單,不用潤滑,裝拆維護方便。噪聲小,徑向尺寸大,承載能力低,過載時產生較大軸向附加載荷,使用壽命取決于橡膠產品質量,適用于起動頻繁,正反轉多變、沖擊振動較大的軸系傳動,可在有粉塵、水份工況環境下工作,不適用于高溫、高速、大轉矩和低速重載工況條件。具有優良的軸偏移補嘗性和緩沖性能。有較彈性好,扭轉剛度小,減振能力好,補償量較大,有良好的阻尼,結構簡單,不用潤滑,裝拆維護方便.噪聲小,徑向尺寸大,承載能力低,過載時產生較大軸向附加載荷
LAA冶金設備用輪胎聯軸器是一種彈性好聯軸器,具有良好的緩沖和優越的軸間偏移補償性能,工作溫度—20~80攝氏度,轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件,并全拆裝方便,不需潤滑。根據需要制成非標準聯軸器,在超負荷工作時、半聯軸器的卡瓣起作用,不會發生惡性事故,其結構標記為M、標準的半聯軸器結構為K型,在表示中可不再標記。
型號 | 公稱轉 矩Tn/ N·m | 許用轉 速[n]/ r·min-1 | 軸孔直徑 d1、d2 | 軸孔長度 | D | D­­1 | S | S1 | H | 轉動慣 量I/ kg·m2 | 質量 m/kg | |
Y型 | J1、Z1型 | |||||||||||
L | L1 | |||||||||||
LAK1 | 63 | 3700 | 20、22、24 | 52 | 38 | 155 | 50 | 10 | 30 | 50 | 0.005 | 3.4 |
25、28 | 62 | 44 | ||||||||||
30、32 | 82 | 60 | ||||||||||
LAK2 | 100 | 3500 | 25、28 | 62 | 44 | 165 | 60 | 0.007 | 4.8 | |||
30、32、35、38 | 82 | 60 | ||||||||||
LAK3 | 160 | 3150 | 28 | 62 | 44 | 185 | 75 | 0.018 | 8.73 | |||
30、32、35、38 | 82 | 60 | ||||||||||
40、42、45 | 112 | 84 | ||||||||||
LAK4 | 250 | 3000 | 30、32、35、38 | 82 | 60 | 0.018 | 8.86 | |||||
40、42、45、48 | 112 | 84 | ||||||||||
LAK5 | 500 | 2500 | 40、42、45、48、50、55、56 | 235 | 95 | 15 | 45 | 75 | 0.039 | 14.4 | ||
60、63、65 | 142 | 107 | ||||||||||
LAK6 | 630 | 2400 | 42、45、48、50、55、56 | 112 | 84 | 240 | 100 | 0.043 | 16.1 | |||
60、63、65、70、71 | 142 | 107 | ||||||||||
LAK7 | 1000 | 2000 | 45、48、50、55、56 | 112 | 84 | 290 | 120 | 0.147 | 29 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
LAK8 | 1600 | 1700 | 50、55、56 | 112 | 84 | 340 | 130 | 0.28 | 38.5 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80 | 172 | 132 | ||||||||||
LAK9 | 2500 | 1500 | 50、55、56 | 112 | 84 | 385 | 145 | 25 | 70 | 115 | 0.424 | 53 |
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90 | 172 | 132 | ||||||||||
LAK10 | 4000 | 1250 | 50、56 | 112 | 84 | 460 | 160 | 1.03 | 76.6 | |||
60、63、65、70、71、75 | 142 | 107 | ||||||||||
80、85、90、95 | 172 | 132 | ||||||||||
100 | 212 | 167 | ||||||||||
LAK11 | 6300 | 1050 | 60、63、65、70、71、75 | 142 | 107 | 530 | 180 | 2.38 | 128 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110 | 212 | 167 | ||||||||||
LAK12 | 7100 | 1000 | 65、70、71、75 | 142 | 107 | 575 | 190 | 3.32 | 144 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120 | 212 | 167 | ||||||||||
LAK13 | 10000 | 900 | 75 | 142 | 107 | 630 | 225 | 5.45 | 198 | |||
80、85、90、95 | 172 | 132 | ||||||||||
100、110、120、125 | 212 | 167 | ||||||||||
130、140 | 252 | 202 | ||||||||||
LAK14 | 14000 | 850 | 85、90、95 | 172 | 132 | 665 | 250 | 30 | 115 | 200 | 5.56 | 242 |
100、110、120、125 | 212 | 167 | ||||||||||
130、140、150 | 252 | 202 | ||||||||||
LAK15 | 20000 | 750 | 100、110、120、125 | 212 | 167 | 740 | 280 | 10.3 | 330 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
LAK16 | 31500 | 650 | 110、120、125 | 212 | 167 | 880 | 305 | 23.5 | 475 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
190 | 352 | 202 | ||||||||||
LAK17 | 50000 | 550 | 120、125 | 212 | 167 | 1040 | 345 | 50.2 | 701 | |||
130、140、150 | 252 | 202 | ||||||||||
160、170、180 | 302 | 242 | ||||||||||
190、200、220 | 352 | 282 |
