LLB型有骨架輪胎聯軸器
LLB冶金設備用輪胎式聯軸器屬于機械通用零部件范疇,用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中,有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成,分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接,是機械產品軸系傳動常用的聯接部件。LLB型有骨架輪胎聯軸器是由兩半聯軸器和輪胎體通過螺栓固定在一起形成的。軸孔型式可以為Y型、J1型和Z1型。具有良好的減震緩 沖和的軸間偏移補償性能,工作溫度-20~80*C,轉遞轉矩為10~20000N.m,適于有粉塵、水分、有沖擊、振動、正反轉多變和起動頻繁 的工作條件,拆裝方便,不需潤滑。結構簡單,裝拆方便,扭轉彈性好,緩沖和補償兩軸相對位移的性能較好。通常適用于扭矩不大的傳動系統。根據聯軸器的尺寸大小,兩軸許用的相對徑向位移4y為1~5.8mm,角位移4a為1°20"。由于橡膠環的軸向剛度較大,因此補償兩軸相對軸向位移的能力較差,為此,在安裝時要求調整兩軸的軸向位置。
1、材料是否合格
檢驗零件時,先對照圖紙的標題欄、工藝文件,檢查零件所用的材料的規格、牌號,板材要檢查紋向、狀態等。合格后再進行尺寸檢查。
2、檢查具體參數
例如:對照主視圖和其他視圖檢查聯軸器的幾何形狀是否合格;檢查各要素的位置是否正確,檢查表面粗糙度、表面質量,如劃傷、磕碰、變形、裂紋等
3、檢查尺寸精度
對照圖紙、工藝、技術條件進行。-般先檢查定形尺寸,當檢查形狀復雜、尺寸繁多的零件時,檢查前應先畫-一個表格,先把定形尺寸列入表內,再把定位尺寸列入表內,然后按表的順序測量,并將測量結果寫入實測尺寸-欄內,這樣既不會遺漏尺寸,又能檢查質量。
4、檢查測量形位誤差
測量形位誤差時,要注意測量基準,對于紙上未標注形位公差的要素,視需要檢驗人員按照國標或企標準自行查找公差值,并進行測橡膠環聯軸器的強度和剛度計算傳遞扭矩時,橡膠環發生扭轉變形,在橫截面上將產生剪應力。
當有綜合位移的情況下傳遞扭矩時,橡膠環截而上將出現復雜的應力狀態,此時,橡膠環的強度條件應按強度理論進行計算。其中,由于兩軸相對位移產生的附加應力為對稱循環的變應力。因此,在強度計算時,還應計及各應力變化性質對材料強度的影響戶為了防止橡膠環疲勞損壞,特別是在高速下運轉時,應盡量調整兩軸相對位移,保持較高的對中精度,以提高橡膠環的疲勞強度,延長使用壽命。

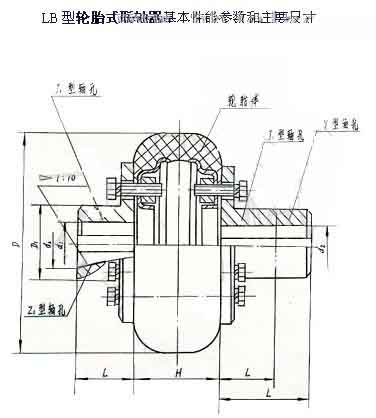

型號 | 公稱轉矩Tn/N.m | 許用轉速[n]/r/min | 軸孔直徑 | 軸孔長度 | D | D1 | H | 轉動慣性/kg.m2 | 質量/kg | |
d1、d2、 | Y | J1、Z 型 | ||||||||
L | ||||||||||
LLB1 | 10 | 5000 | 6、7 | 16 | - | 63 | 20 | 26 | 0.0003 | 0.4 |
8、9 | 20 | - | ||||||||
10、11 | 25 | 22 | ||||||||
LLB2 | 50 | 12、14 | 32 | 27 | 100 | 36 | 32 | 0.0035 | 1.5 | |
16、18、19 | 42 | 30 | ||||||||
LLB3 | 100 | 4500 | 16、18、19 | 120 | 44 | 39 | 0.01 | 2.2 | ||
20、22、24 | 52 | 38 | ||||||||
LLB4 | 160 | 4200 | 25、28 | 62 | 44 | 140 | 50 | 45 | 0.021 | 3.1 |
30、32、35 | 82 | 60 | ||||||||
LLB5 | 224 | 4000 | 25、28 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
30、32、35、38 | 82 | 60 | ||||||||
LLB6 | 315 | 3600 | 30、32、35、38 | 185 | 70 | 58 | 0.07 | 8.1 | ||
40、42、45 | 112 | 84 | ||||||||
LLB7 | 500 | 3200 | 35、38 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
40、42、45、48、50、55、56 | 112 | 84 | ||||||||
LLB8 | 800 | 2600 | 40、42、45、48、50、55 | 265 | 100 | 82 | 0.30 | 22 | ||
56、60、63、65 | 142 | 107 | ||||||||
LLB9 | 1250 | 2200 | 45、48、50、55 | 112 | 84 | 310 | 120 | 106 | 0.75 | 35 |
56、60、63、65、70、71、75 | 142 | 107 | ||||||||
LLB10 | 2500 | 1800 | 60、63、65、70、71、75 | 400 | 150 | 124 | 2.2 | 69 | ||
80、85、90、95 | 172 | 132 | ||||||||
LLB11 | 5000 | 1600 | 80、85、90、95 | 450 | 190 | 140 | 4.4 | 110 | ||
100、110、120、125 | 212 | 167 | ||||||||
LLB12 | 10000 | 1200 | 100、110、120、125 | 560 | 239 | 172 | 14 | 190 | ||
130、140、150 | 252 | 202 | ||||||||
LLB13 | 20000 | 1000 | 130、140、150 | 700 | 318 | 220 | 38 | 340 | ||
160、170、180 | 302 | 242 | ||||||||
190、200 | 352 | 282 |
