CLZ齒式聯軸器屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。
CLZ齒式聯軸器的結構組成:
CLZ齒式聯軸器的外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器),可改良齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。有角位移時沿齒寬的接觸狀態。
CLZ齒式聯軸器的優點:
CLZ齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動效率不錯、噪聲低及維修周期長等優點。
CLZ齒式聯軸器的應用:
CLZ齒式聯軸器特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
CLZ齒式聯軸器的原理:
CLZ齒式聯軸器在工作時,兩軸產生相對角位移,內外齒的齒面周期性作軸向相對滑動,必然形成齒面磨損和功率消耗,因此,齒式聯軸器需在有良好和密封的狀態下工作。CLZ型齒式聯軸器徑向尺寸小,承載能力大,常用于低速重載工況條件的軸系傳動,精度適宜并經動平衡的齒式聯軸器可用于高速傳動,如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器,眾多地區均廣泛采用鼓形齒式聯軸器,直齒式聯軸器屬于被淘汰的產品,選用者應盡量不選用。

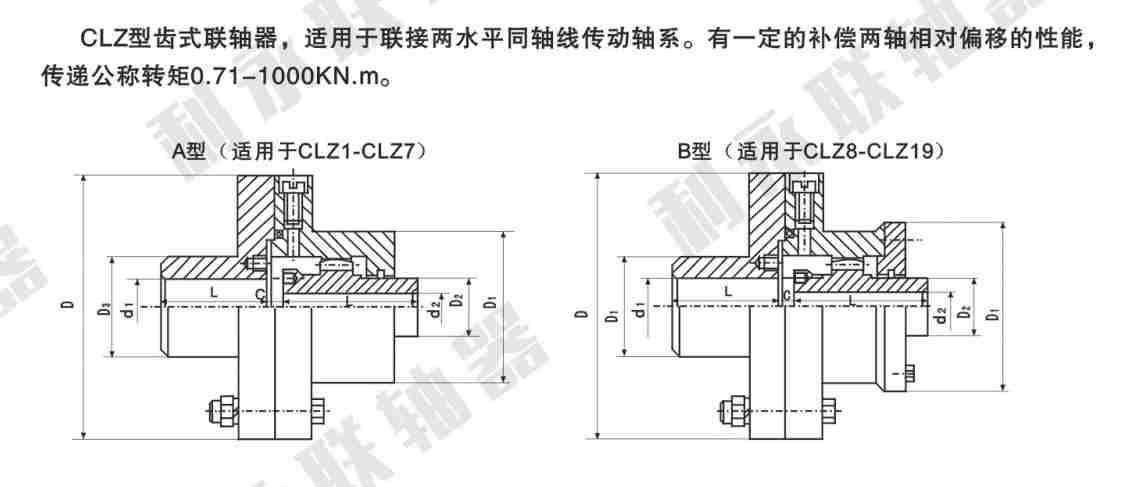

型號 | 公稱扭矩Tn(N.m) | 許用轉速n(r/min) | 軸孔直徑d | 軸孔長度 | B/2 | A/2 | D | D1 | D2 | D3 | C | 轉動慣量Kg.m2 | 重量Kg |
Y | |||||||||||||
L | |||||||||||||
CLZ1 | 710 | 3780 | 18 19 | 42 | 53 | 24.5 | 170 | 110 | 56 | 95 | 16 | 0.03 | 12.8 |
20 22 24 | 52 | 6 | |||||||||||
25 28 | 62 | 2.5 | |||||||||||
30 32 35 38 | 82 | ||||||||||||
40 | 112 | ||||||||||||
CLZ2 | 1400 | 3000 | 30 32 35 38 | 82 | 67 | 37.5 | 185 | 125 | 71 | 110 | 2.5 | 0.06 | 17.5 |
40 42 45 48 | 112 | ||||||||||||
50 | |||||||||||||
CLZ3 | 3150 | 2400 | 40 42 45 48 | 112 | 85 | 46 | 220 | 150 | 91 | 145 | 2.5 | 0.12 | 33 |
50 55 56 | |||||||||||||
60 | 142 | ||||||||||||
CLZ4 | 5600 | 2000 | 45 48 50 55 56 | 112 | 100 | 62.5 | 250 | 175 | 121 | 170 | 2.5 | 0.22 | 47.3 |
60 63 65 | 142 | ||||||||||||
70 71 75 | |||||||||||||
CLZ5 | 8000 | 1680 | 50 55 56 | 112 | 110 | 72.5 | 290 | 200 | 141 | 190 | 5 | 0.44 | 69.8 |
60 63 65 | 142 | ||||||||||||
70 71 75 | |||||||||||||
80 85 90 | 172 | ||||||||||||
CLZ6 | 11200 | 1500 | 60 63 65 | 142 | 123 | 80 | 320 | 230 | 161 | 210 | 5 | 0.75 | 96.1 |
70 71 75 | |||||||||||||
80 85 90 95 | 172 | ||||||||||||
100 110 | 212 | ||||||||||||
CLZ7 | 18000 | 1270 | 65 70 71 75 | 142 | 143 | 92.5 | 350 | 260 | 181 | 240 | 5 | 1.25 | 129 |
80 85 90 95 | 172 | ||||||||||||
100 110 120 | 212 | ||||||||||||
CLZ8 | 22400 | 1140 | 80 85 90 95 | 172 | 162.5 | 105 | 380 | 290 | 211 | 270 | 5 | 2.06 | 179 |
100 110 120 125 | 212 | ||||||||||||
130 140 | 252 | ||||||||||||
CLZ9 | 28000 | 1000 | 90 95 | 172 | 167.5 | 110 | 430 | 330 | 231 | 280 | 5 | 2.56 | 221 |
100 110 120 125 | 212 | ||||||||||||
130 140 150 | 252 | ||||||||||||
160 | 302 | ||||||||||||
CLZ10 | 50000 | 850 | 110 120 125 | 212 | 182.5 | 122.5 | 490 | 390 | 281 | 320 | 5 | 5.00 | 328 |
130 140 150 | 252 | ||||||||||||
160 170 180 | 302 | ||||||||||||
CLZ11 | 71000 | 750 | 120 125 | 212 | 202.5 | 140 | 545 | 470 | 300 | 380 | 5 | 9.25 | 394 |
130 140 150 | 252 | ||||||||||||
160 170 180 | 302 | ||||||||||||
190 200 220 | 352 | ||||||||||||
CLZ12 | 100000 | 660 | 140 150 | 252 | 242.5 | 175 | 590 | 520 | 340 | 420 | 5 | 12.50 | 658 |
160 170 180 | 302 | ||||||||||||
190 200 220 | 352 | ||||||||||||
240 250 | 410 | ||||||||||||
CLZ13 | 140000 | 660 | 160 170 180 | 302 | 262 | 187.5 | 680 | 590 | 380 | 480 | 7.5 | 29.9 | 950 |
190 200 220 | 352 | ||||||||||||
240 250 260 | 410 | ||||||||||||
280 | 470 | ||||||||||||
CLZ14 | 200000 | 540 | 180 | 302 | 282.5 | 202.5 | 730 | 650 | 420 | 520 | 7.5 | 42.50 | 1120 |
190 200 220 | 352 | ||||||||||||
240 250 260 | 410 | ||||||||||||
280 300 320 | 470 | ||||||||||||
CLZ15 | 250000 | 480 | 200 220 | 352 | 322 | 240 | 780 | 700 | 480 | 560 | 7.5 | 56.9 | 1350 |
240 250 260 | 410 | ||||||||||||
280 300 320 | 470 | ||||||||||||
340 360 | 550 | ||||||||||||
CLZ16 | 355000 | 425 | 240 250 260 | 410 | 360 | 267.5 | 900 | 785 | 530 | 650 | 10 | 120 | 2010 |
280 300 320 | 470 | ||||||||||||
340 360 380 | 550 | ||||||||||||
400 | 650 | ||||||||||||
CLZ17 | 560000 | 380 | 260 | 410 | 400 | 312.5 | 1000 | 885 | 630 | 750 | 10 | 225 | 2910 |
280 300 320 | 470 | ||||||||||||
340 360 380 | 550 | ||||||||||||
400 420 440 | 650 | ||||||||||||
450 | |||||||||||||
CLZ18 | 710000 | 330 | 300 320 | 470 | 450 | 355 | 1100 | 990 | 710 | 820 | 10 | 325 | 3688 |
340 360 380 | 550 | ||||||||||||
400 420 440 | 650 | ||||||||||||
450 460 480 500 | |||||||||||||
CLZ19 | 1000000 | 300 | 360 380 | 550 | 455 | 365 | 1250 | 1090 | 800 | 920 | 15 | 568 | 4958 |
