NGCLZ型帶制動輪齒式聯軸
NGCLZ型接中間軸帶制動輪
NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器),可齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命,有角位移時沿齒寬的接觸狀態。

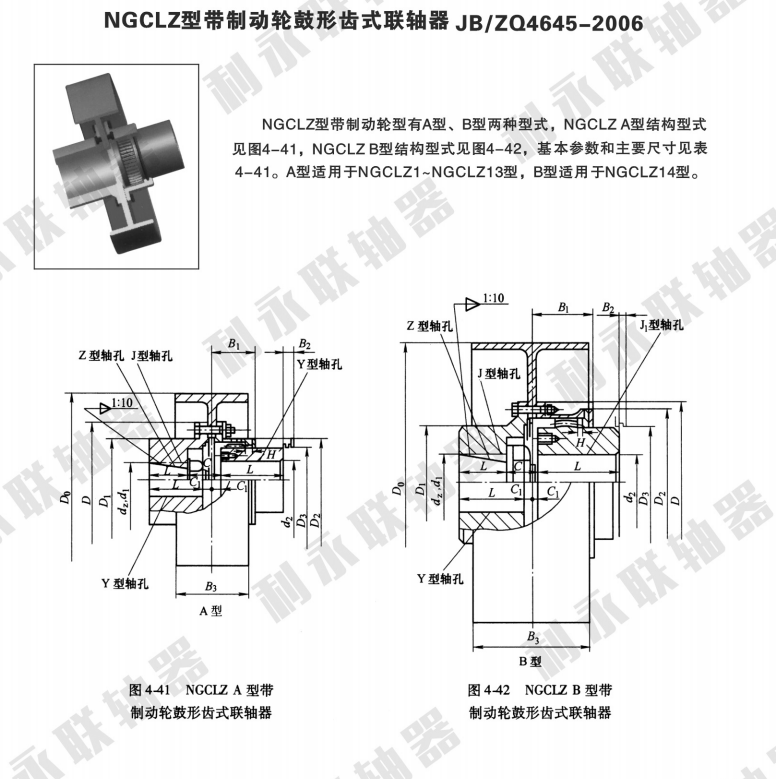

NGCLZ型帶制動輪鼓形齒式聯軸器有A型、B型兩種型式,A型適用于NGCLZ1~NGCLZ13型,B型適用于NGCL14型。
NGCLZ型帶制動輪鼓形齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動、噪聲低及維修周期長等優點,特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
鼓形齒是將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒式聯軸器相對于直齒聯軸器可允許較大的角位移,可齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。
NGCLZ型帶制動輪鼓形齒式聯軸器的基本參數:
軸孔直徑d1d2:0:222、24、25、28、30、32、35mm
軸孔長度Y:52、62、82mm,JJ1:38、44、60mm
制動輪D160mm
大外徑:103mm
轉動慣量范圍:0.071、0.072、0.076kg.㎡
大外徑D:50mm
彈性件型號:MT1
型號 | 公稱扭矩 Tn N.m | 許用轉速 r/min | 軸孔直徑 | 軸孔長度 L | D | D1 | D2 | D3 | 轉動慣量 (kg.m2) | |
dz | d1,d2 | |||||||||
NGCL1 | 355 | 4000 | 20-35 | 20-35 | 38-82 | 103 | 71 | 50 | 160 | 0.07-0.071 |
NGCL2 | 630 | 4000 | 25-45 | 25-45 | 44-112 | 115 | 83 | 60 | 160 | 0.079-0.083 |
NGCL3 | 1000 | 3800 | 30-55 | 28-56 | 44-110 | 127 | 95 | 75 | 200 | 0.181-0.187 |
NGCL4 | 1600 | 3800 | 40-65 | 38-65 | 60-142 | 149 | 116 | 90 | 200 | 0.225-0.246 |
NGCL5 | 2800 | 3000 | 45-75 | 40-75 | 84-142 | 167 | 134 | 105 | 250 | 0.58-0.609 |
NGCL6 | 4500 | 3000 | 50-90 | 45-90 | 84-172 | 187 | 153 | 125 | 250 | 0.714-0.795 |
NGCL7 | 6300 | 2400 | 60-100 | 50-100 | 84-212 | 204 | 170 | 140 | 315(300) | 1.17-1.388 |
NGCL8 | 9000 | 1900 | 70-110 | 55-110 | 82-212 | 230 | 186 | 155 | 400 | 3.747-4.072 |
NGCL9 | 14000 | 1500 | 80-130 | 60-130 | 107-252 | 256 | 212 | 180 | 500 | 9.427-9.847 |
NGCL10 | 20000 | 1200 | 80-150 | 65-150 | 107-252 | 287 | 239 | 200 | 630(600) | 28.238-29.248 |
NGCL11 | 31500 | 1050 | 100-170 | 70-170 | 107-302 | 325 | 276 | 235 | 710(700) | 44.309-47.08 |
NGCL12 | 45000 | 1050 | 100-200 | 75-200 | 107-352 | 362 | 313 | 270 | 710(700) | 47.88-53.69 |
NGCL13 | 63000 | 950 | 150-220 | 150-220 | 202-352 | 412 | 350 | 300 | 800 | 82.7-86.67 |
NGCL14 | 100000 | 950 | 170-220 | 170-250 | 242-410 | 462 | 420 | 335 | 800 | 99.1-105.9 |
